Datos del producto:
|
| Nombre de producto: | 10G APD ROSA | longitud de onda: | 1550nm |
|---|---|---|---|
| Sensibilidad: | <-15> | Sobrecarga: | >-4dBm |
| Temperatura de funcionamiento: | -5-75℃ | Paladio Responsivity: | >0.7A/W |
| Resaltar: | Sub-ensamble parcial óptico del receptor del SM,Sub-ensamble parcial óptico del receptor de APD,Receptor de APD |
||

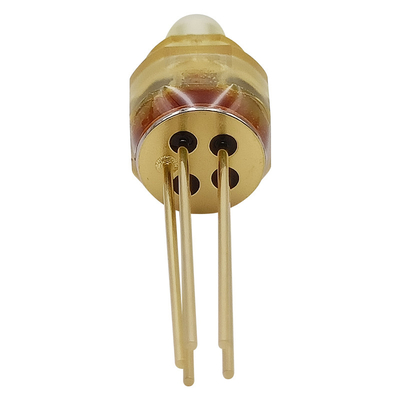

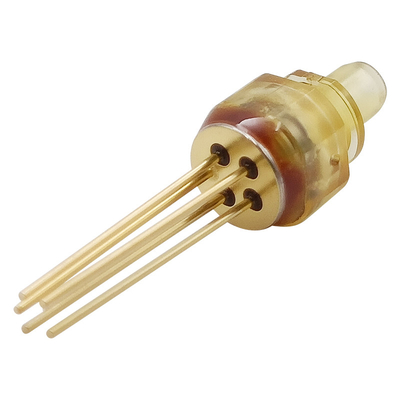

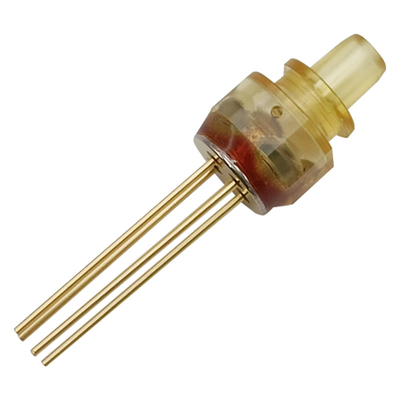

Receptor LC ROSA del solo modo SM el 155M 1.25G 2.5G 10G 25G PIN TIA APD
Características
Usos
Grados máximos absolutos
(Tc=25℃, a menos que se indicare en forma diferente)
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
| Temperatura de almacenamiento | Tstg | -40 | 85 | ℃ |
| Temperatura de caso de funcionamiento | Top | -5 | 75 | ℃ |
| TIA Supply Voltage | Vcc | 2,97 | 3,46 | V |
| Mano ventaja soldando ()/(de la temperatura tiempo) | --- | --- | 260/10 | ℃/Sec |
Características ópticas y eléctricas del receptor
(A menos que se especifique, las especificaciones abajo se definen en TC =25±3℃)
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición |
| Longitud de onda de funcionamiento | λ | 1270 | 1550 | 1610 | nanómetro | |
| Voltaje de fuente | Vcc | 2,97 | 3,3 | 3,6 | V | |
| TIA Supply Current | Icc | --- | 27 | 34 | mA | DC |
| Paladio Responsivity | R | 0,7 | --- | --- | A/W | λ=1310nm, CW |
|
Sensibilidad
|
S | --- | --- | -15,5 | dBm | NRZ, λ=1550nm, 10,3125 Gbps, PRBS231-1, BER=10-12, ER=5dB, |
| Poder de la sobrecarga | P0 | -4 | --- | --- | dBm | NRZ, λ=1550nm, 10,3125 Gbps, PRBS231-1, BER=10-12, ER=6dB, |
Otras características
(A menos que se especifique, las especificaciones abajo se definen en TC =25±3℃)
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición | |
| Repetibilidad del conector | --- | -0,5 | --- | +0,5 | DB | La misma orientación del enchufe, la misma fibra, 10 veces tapa, CW, enchufe del mater | |
| Repetibilidad del conector | --- | -1 | --- | +1 | DB | Diversa orientación del enchufe, la misma fibra, 10 veces tapa, CW, enchufe del mater | |
| Repetibilidad del conector | --- | -1 | --- | +1 | DB |
La misma orientación del enchufe, 3 fibras, 10 veces tapa, CW |
|
Dimensión del esquema
