Datos del producto:
|
| Nombre de producto: | 3G SDI ROSA | longitud de onda: | 1310nm |
|---|---|---|---|
| Sensibilidad: | <-22dbm> | Sobrecarga: | 0dBm |
| OEM/ODM: | Apoyado | Poder óptico: | <5dBm |
| Resaltar: | Sub-ensamble parcial óptico del receptor de CATV,TIA Receiver Optical Subassembly,LC ROSA |
||

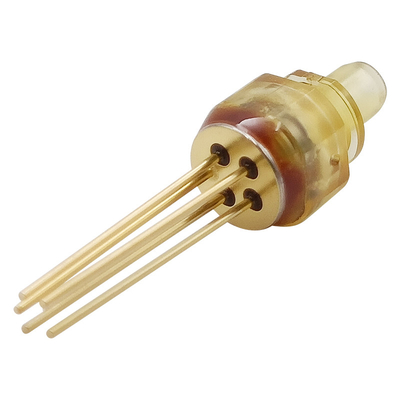

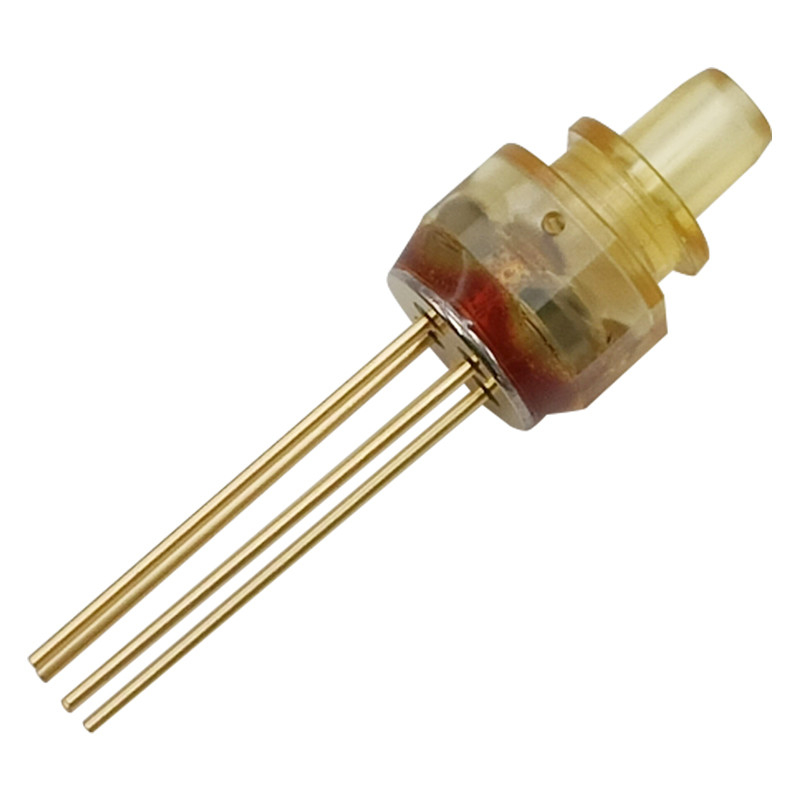

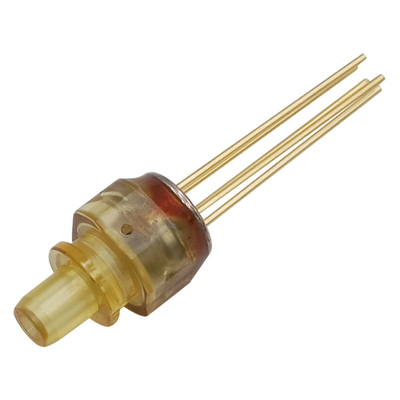

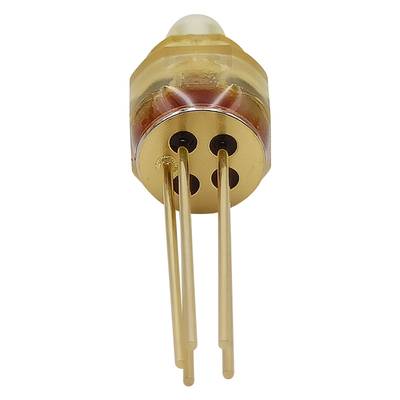

3G CATV video PIN TIA Receiver LC ROSA
Características
Usos
Descripción
Este ROSA es un 3G A-basado, 5 perno PIN-TIA. El producto se diseña para las tarifas de datos SD-SDI, HD-SDI y 3G-SDI. Un fotodiodo se monta en un paquete coaxial de la capacitancia baja integrado con un receptáculo.
Grados máximos absolutos:
| Parámetro | Símbolo | Mínimo. | Máximo. | Unidad |
| Temperatura de almacenamiento | Tstg | -40 | 100 | ℃ |
| Temperatura de funcionamiento | Top | -40 | 85 | ℃ |
| Voltaje de fuente de alimentación | VP | -0,5 | 4 | V |
| Poder óptico | Pin | - | 5 | dBm |
| Temperatura/tiempo que sueldan | - | 260/10 | °C/S |
Características eléctricas y ópticas:
| Parámetro | Símbolo | Mínimo. | Tipo. | Máximo. | Unidad | Condición de prueba |
| Longitud de onda de funcionamiento | λ | 1100 | 1310 | 1650 | nanómetro | |
| Voltaje de fuente | V | V | ||||
| Fuente actual | Icc | 41 | 52 | mA |
Vcc=3.3V, P = 0 W, RL =50 |
|
| Poder óptico | Psat | - | - | 5 | dBm | VR=5V, 25°C |
|
De alta frecuencia Ancho de banda (- 3dB) |
BW | 2,1 | 3 | Gigahertz | RL = 50 | |
|
De baja fricción Ancho de banda (- 3dB) |
BW1 | 500 | kilociclo | RL = 50 | ||
|
Sensibilidad |
- |
-22 |
dBm |
λ=1310nm, Speed=2.97G PRBS=223-1, BER=10-12, Fibra de ER=9-10dB SM |
||
| Tiempo de la subida/caída | Tr/Tf | 150/150 | picosegundo | |||
|
Poder de la sobrecarga |
Pload |
0 |
dBm |
PRBS=223-1, BER=10-12, ER=9-10dB | ||
| Resistencia de salida | Ro | 50 | Ω | |||
| Cuesta de RSSI | 0,9 | 1,0 | 1,1 | mA/mA | ||
| Compensación de RSSI | 0 | 25 | 200 | nA | ||
| Límite de las linearidades de RSSI | 1,0 | mA |
Pin Assignment:
Serie del paquete del receptáculo:
