Datos del producto:
|
| Nombre de producto: | módulo del Dual-receptor de 12G BiDi | Tipo del módulo: | SFP+ 2RX en 1 fibra |
|---|---|---|---|
| longitud de onda: | 1270nm-RX1/1330nm-RX2 | Tipo del conector: | LC a una cara |
| Distancia del cable: | el 10km | MSA/Non MSA: | No MSA |
| Palabras claves 1: | módulo de receptores dual 1270nm/1330nm | Palabras claves 2: | Receptores duales BiDi 12G SFP video |
| Resaltar: | estándar del smpte de 12g sdi,smpte 12g sdi,SMPTE SFP |
||

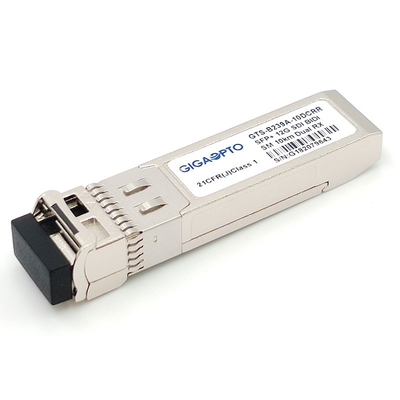

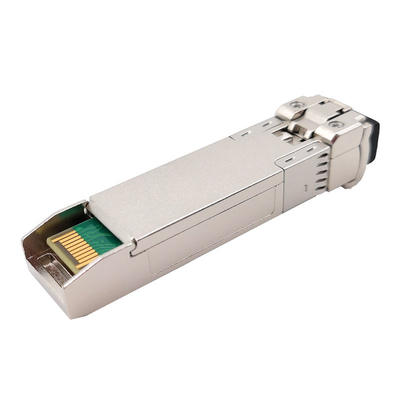

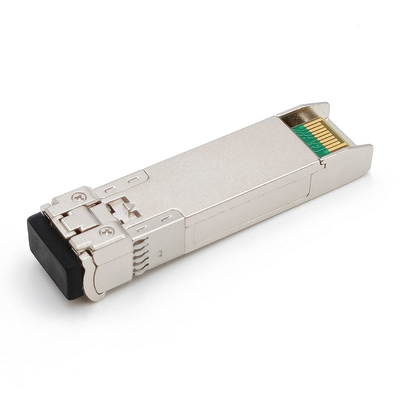

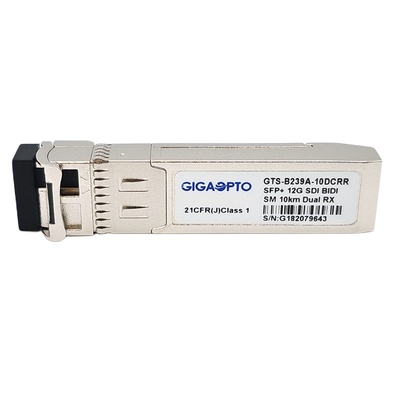

receptores duales SFP BiDi de 12G SDI un conector no MSA Pinout del LC del simplex de la fibra el 10km
Especificación funcional
| Número de parte | GTS-B239A-10DCRR | Tarifa de datos | 11.88Gb/s |
| Categoría de producto | Módulo del Dual-receptor 12G-SDI | MSA/Non-MSA | No MSA |
| Tipo del paquete | SFP+ 2Rx bidireccional | Temperatura | 0 a 70°C (32 a 158°F) |
| Longitud de onda | 1270nm-Rx1/1330nm-Rx2 | Max Fiber Length | el 10km |
| Conector de la fibra | LC a una cara | Tipo de la fibra | SMF |
| Tipo del transmisor | N/A | Tipo del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Fuente actual | 260mA |
| Rx Sen.@ 11.88Gbps | <-11dbm> | Rx Sen.@ 5.94Gbps | <-13dbm> |
| Rx Sen.@ 2.97Gbps | <-15dbm> | Sobrecarga de Rx | >1.0dBm |
| DOM | Ayuda como defecto | Tiempo de la garantía | 36-month |
| OEM/ODM | Apoyado | Peso | 0.025kg |
| Protocolos | ST 259 de SMPTE, ST 344 de SMPTE, SMPTEST292-1/2, SMPTEST 424, ST 2081-1 de SMPTE y ST 2082-1 de SMPTE | ||
Descripción
Los GTS-B239A-10DCRR de Gigaopto que el módulo óptico del dual-receptor bidireccional se diseña para los vínculos video de la red de emisión 12G-SDI alcanzan el hasta 10km sobre la fibra unimodal (SMF).
Integró el fotodiodo 2 en un BOSA y puede ser desplegado en una fibra para recibir la solución con los conectores a una cara del LC.
El módulo de receptor es obediente con ST 2082-1 (12G UHD-SDI) de SMPTE, ST 2081-1 (6G UHD-SDI), ST424 (3G SDI), ST 292-1 (HD-SDI), y ST259 (SD-SDI).
Las funciones de supervisión de diagnóstico digitales en tiempo real están disponibles vía un I2C, según lo omitido por SFF-8472.
Características
Módulo del Dual-receptor de SD/HD/3G/6G/12G-SDI SFP
ST 259, ST 292-1, ST 424, ST-2081 y ST-2082 compatibles
Recinto del metal para una EMI más baja
receptores del PIN 2-channel sin transmisor
Distancia el hasta 10km
Apoya los modelos patológicos del SDI para SD-SDI, HD-SDI, 3G-SDI, 6G-SDI y 12G-SDI
Conector a una cara del LC
Con el reclocker en el módulo
Sola fuente de alimentación 3.3V
huella Caliente-enchufable de SFP
Temperatura de caso de funcionamiento: 0 a +70°C
RoHS-6 obediente y sin plomo
Uso
Sistema serial de la transmisión por fibras ópticas de Digitaces para las señales del ST 259 de SMPTE, del ST 344 de SMPTE, de SMPTEST292-1/2, de SMPTEST 424, del ST 2081-1 de SMPTE y del ST 2082-1 de SMPTE
Interfaces del servicio de UHDTV/HDTV/SDTV
PIN Definition
