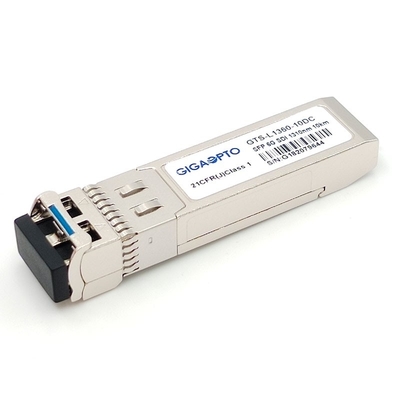

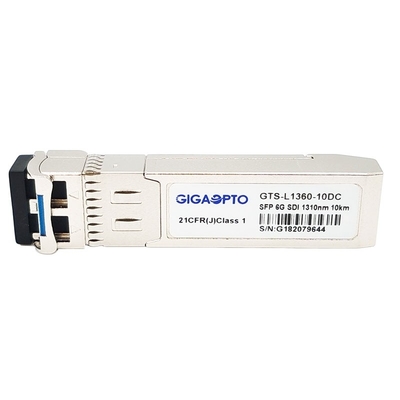

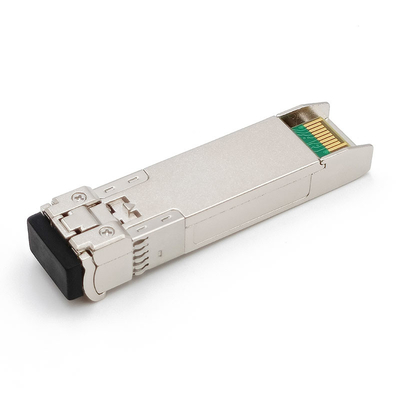

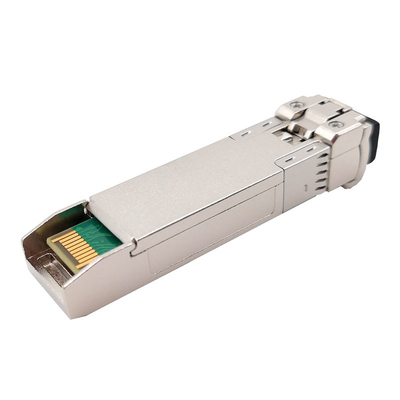

módulo video 1310nm el 10km LC DOM For SD/HD/3G/6G/SDI del transmisor-receptor 6G

El transmisor-receptor video de SMPTE 6G Digitaces se dobla DOM MSA de la fibra 1310nm el 10km

Descripción

Este transmisor-receptor video de la fibra dual 6Gbps es el alto rendimiento, módulo rentable para los usos de dos vías de la transmisión video sobre fibra del solo modo.

Apoya tarifas de datos de 50Mbps a 5.94Gbps y se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales SMPTE259M, SMPTE los 344M, SMPTE los 292M, SMPTE los 424M y ST-2081. Una distancia máxima del cable puede alcanzar el hasta 10km sobre la longitud de onda 1310nm con el conector a dos caras del LC.

El transmisor-receptor consiste en tres secciones: un laser de DFB, un fotodiodo del PIN integrado con un preamplificador de la transporte-impedancia (TIA) y transmisor-receptor IC con la unidad de control de MCU para DDM. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I. Los transmisores-receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472.

Especificación funcional del transmisor de los DOM LC SMF de 6Gb/s MSA 1310nm el 10km y del módulo patológico video del transmisor-receptor de los modelos del receptor

Características

• Modelos patológicos video de las ayudas para SD-SDI, HD-SDI, 3G-SDI y 6G-SDI
• Tarifa de datos de funcionamiento hasta 5.94Gbps
• laser de 1310nm DFB, fotodiodo del PIN
• Distancia el hasta 10km
• Solos fuente de alimentación 3.3V e interfaz de la lógica de TTL
• Interfaz a dos caras del conector del LC
• Enchufable caliente
• Obediente con SFP MSA y SFF-8472
• Supervisión de diagnóstico digital en tiempo real a través del interfaz de I2C
• Temperatura de caso de funcionamiento: 0 a +70°C
• RoHS-6 obediente y sin plomo

Información de la orden del transmisor-receptor video del SMPTE 6G Digitaces de Gigaopto, de solo TX, de solo RX, de RX dual y de la serie dual de TX: gama de temperaturas de funcionamiento 0-70°C

6G-SDI: Este estándar define una estructura de datos de bites en serie, una señal eléctrica y un interfaz del cable coaxial para el transporte de señales con una carga útil total de 5,940 Gb/s o de 5.940/1.001 Gb/s. Este estándar también especifica las características eléctricas y físicas

de cables coaxiales y de conectores. Este estándar define varios modos de trazado para la línea 2160 y 1080 formatos de la imagen y datos ancilares asociados la línea del carro en un interfaz de bites en serie del Solo-vínculo 6 Gb/s SDI [nominal].
