Datos del producto:
|
| Nombre de producto: | 3G-SD/HD/3G-SDI MSA SFP | Ancho de banda: | 50 mbit/s - 2,97 Gbit/s |
|---|---|---|---|
| Longitud de onda de centro: | 1310nm | Componentes ópticos: | DFB/PIN |
| Conector: | Duplex LC | Distancia del cable: | los 40km |
| Garantía: | 36-month | Palabras claves 1: | transmisor-receptor de la difusión 3G |
| Palabras claves 2: | Transmisor-receptor de HD-SDI SFP | ||
| Resaltar: | receptor del transmisor óptico 1310nm,Receptor del transmisor óptico de los 40KM,3G SDI SFP |
||

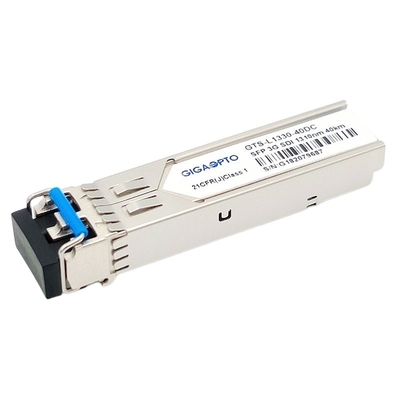

los 40km 1310nm DFB/PIN Transmitter y módulo del transmisor-receptor del receptor con los modelos patológicos video MSA Pinout
Especificación funcional
| Nombre de producto | 3G-SD/HD/3G-SDI SFP | Ancho de banda | 50Mb/s - 2.97Gb/s |
| Tipo del módulo | Transmisor + receptor | MSA/Non-MSA | MSA |
| Empaquetado | SFP | Gama de temperaturas | 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro | 1310nm | Max Cable Reach | los 40km |
| Conector | LC dual | Tipo de la fibra | SMF |
| Tipo del transmisor | DFB | Tipo del receptor | PIN |
| Poder del transmisor | -2 ~ +3dBm | Ratio de la extinción | > 5dB |
| Sensibilidad @ SD-SDI de Rx | <-16dbm> | Sensibilidad @ HD-SDI de Rx | <-15dbm> |
| Sensibilidad @ 3G-SDI de Rx | <-14dbm> | Sobrecarga del receptor | > 0dBm |
| Consumo de energía | ≤1W | Diagnóstico de Digitaces | Ayuda como defecto |
| Protocolos | SFP MSA | Tiempo de la garantía | 3 años |
| OEM/ODM | Apoyado | Número de parte | GTS-L1330-40DC |
| Ayuda patológica video de los modelos | Sí | ||
| Uso |
SMPTE los 424M (2.97Gb/s) SMPTE los 292M (1.485Gb/s) SMPTE los 259M (270/360Mb/s) Router video de alta densidad Cámaras de la difusión Gigabit Ethernet, canal de la fibra OC-48 y 2x |
||
Descripción
El transmisor del GTS-L1330-40DC 3Gbps de Gigaopto y el módulo del transmisor-receptor del receptor está para los usos en doble canal los hasta 40km de la transmisión video sobre la fibra unimodal (SMF).
El transmisor-receptor se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 2.97Gbps y apoya los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M. El módulo es completamente obediente con SMPTE 297M-2006. Es conveniente para los usos de difusión digitales de alta definición.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Es obediente con SFP MSA, estándares SFF-8472. La supervisión digital incorporada de los diagnósticos (DDM) permite el acceso a los parámetros de funcionamiento en tiempo real.
Características
Uso
PIN Definition
transmisor-receptor de 3G SDI SFP, 1310nm DFB+PIN, los 40km LC dual, MSA Pinout, SD/HD/3G SDI
