Datos del producto:
|
| Nombre de producto: | Transmisor-receptor de CWDM SFP 3G-SDI | Tasa de bits: | 50Mbit/s - 2.97Gbit/s |
|---|---|---|---|
| longitud de onda: | 1270~1610nm CWDM | Conector: | Duplex LC |
| Distancia: | los 20km | Garantía: | de tres años |
| Palabras claves 1: | módulo del transmisor-receptor de 3G CWDM SFP | Palabras claves 2: | Transmisor-receptor óptico video de SFP |
| Resaltar: | módulo del transmisor-receptor de 3G SFP,Módulo del transmisor-receptor del SDI SFP,módulo del transmisor-receptor de 1610nm CWDM |
||
Transmisor-receptor de MSA CWDM 1270~1610nm SFP para el transmisor de SD/HD/3G-SDI y el módulo patológico del transmisor-receptor de SFP de los modelos del vídeo del receptor
Especificación funcional
| Nombre de producto | 3G CWDM SFP video | Tasa de bits | 50Mbit/s - 2.97Gbit/s |
| Tipo del módulo | Transmisor + receptor | MSA/Non-MSA Pinout | MSA |
| Factor de forma | SFP | Temperatura de funcionamiento | Anuncio publicitario |
| Canal de la longitud de onda | CWDM (1270~1610) nanómetro | Distancia | los 20km |
| Conector óptico | Duplex LC | Medios | SMF |
| Tipo del laser | DFB CWDM | Tipo del paladio | PIN |
| Voltaje de fuente | 3.3V | Fuente actual | 400mA (tipo.) |
| Poder de TX | -5~0dBm | Sensibilidad del receptor | < -18dB=""> |
| Poder-presupuesto | 13dB | Sobrecarga del receptor | > -3dBm |
| DDM/DMI | Apoyado | Extinción-ratio | >6dB |
| Modelos patológicos | Con | Garantía | 3 años |
| OEM/ODM | Apoyado | Peso | 25gram |
| Uso | SD/HD/3G SDI | ||
Descripción de productos de 3 seriesdel transmisor-receptordeG-SDICWDMSFP1270nm~1610nm
Este módulo del transmisor-receptor de 3G-SDI CWDM SFP se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 2.97Gbps y se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M. El módulo es completamente obediente con SMPTE 297M-2006.
Proporciona la distancia de transmisión máxima de los 20km sobre fibra unimodal en las señales patológicas 2.97Gbps. Está disponible para los 18 canales a partir de 1271 nanómetro para las longitudes de onda 1611nm, éste de CWDM ayuda al cliente a aumentar el ancho de banda de una infraestructura óptica video existente sin el adición de nuevos filamentos de la fibra.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
La supervisión digital incorporada de los diagnósticos (DDM) permite el acceso a los parámetros de funcionamiento en tiempo real.
Características
Uso

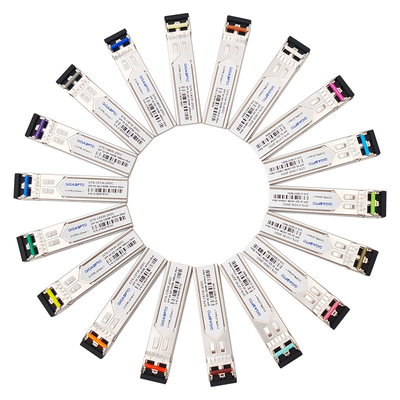

Información el ordenar
| Número de parte | Descripción | Tarifa de datos | Canal de CWDM | Distancia del cable | Color del cierre |
| GTS-C2730-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1270nm | 3G | 1270nm/- C27 | los 20km | Purpúreo claro |
| GTS-C2930-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1290nm | 3G | 1290nm/- C29 | los 20km | Azul de cielo |
| GTS-C3130-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1310nm | 3G | 1310nm/- C31 | los 20km | Verde amarillo |
| GTS-C3330-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1330nm | 3G | 1330nm/- C33 | los 20km | Ocre amarillo |
| GTS-C3530-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1350nm | 3G | 1350nm/- C35 | los 20km | Rosa |
| GTS-C3730-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1370nm | 3G | 1370nm/- C37 | los 20km | Beige |
| GTS-C3930-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1390nm | 3G | 1390nm/- C39 | los 20km | Blanco |
| GTS-C4130-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1410nm | 3G | 1410nm/- C41 | los 20km | Plata |
| GTS-C4330-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1430nm | 3G | 1430nm/- C43 | los 20km | Negro |
| GTS-C4530-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1450nm | 3G | 1450nm/- C45 | los 20km | Amarillo-naranja |
| GTS-C4730-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1470nm | 3G | 1470nm/- C-47 | los 20km | Gris |
| GTS-C4930-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1490nm | 3G | 1490nm/- C49 | los 20km | Vlolet |
| GTS-C5130-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1510nm | 3G | 1510nm/- C51 | los 20km | Azul |
| GTS-C5330-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1530nm | 3G | 1530nm/- C53 | los 20km | Verde |

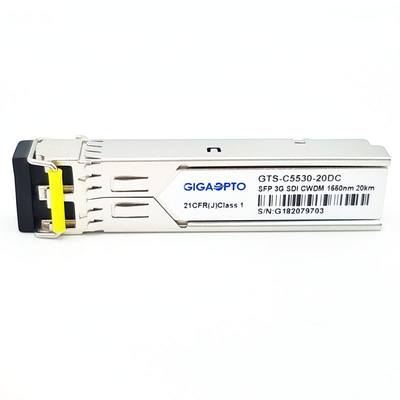

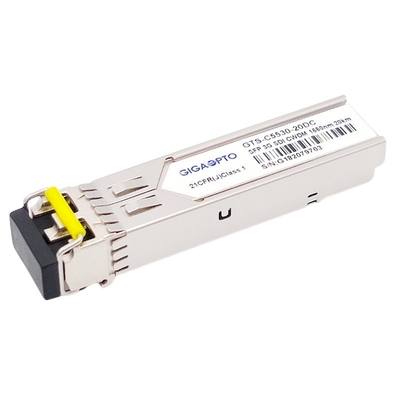

| GTS-C5530-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1550nm | 3G | 1550nm/- C55 | los 20km | Amarillo |
| GTS-C5730-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1570nm | 3G | 1570nm/- C57 | los 20km | Naranja |
| GTS-C5930-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1590nm | 3G | 1590nm/- C59 | los 20km | Rojo |
| GTS-C6130-20DC | PIN los 20km SMF LC dual MSA de 3G SDI SMPTE CWDM DFB SFP 1610nm | 3G | 1610nm/- C61 | los 20km | Brown |
PIN Definition
3G SDI CWDM SFP, 1270nm-1610nm, los 20km LC dual, MSA Pinout
