Datos del producto:
|
| Nombre de producto: | 3G Digitaces BiDi video SFP | Ancho de banda: | 50 Mbps - 2,97 Gbps |
|---|---|---|---|
| longitud de onda: | 1310nm-TX/1550nm-RX | Componentes ópticos: | DFB+PIN |
| Conector: | LC a una cara | Transmisión: | el 10km para 3G-SDI |
| Garantía: | 3 años | Palabras claves 1: | Módulo del transmisor-receptor de SD/HD/3G SFP BiDi |
| Palabras claves 2: | 3G SDI BiDi 1310nm/1550nm el 10km | ||
| Resaltar: | MSA SFP BiDi,SFP video BiDi,módulo del transmisor-receptor del 10km |
||
módulo patológico video del transmisor-receptor de los modelos de 3G BiDi SFP 1310nm-TX/1550nm-RX el 10km para SD/HD/3G-SDI LC SMF DMI MSA Pinout
Especificación funcional

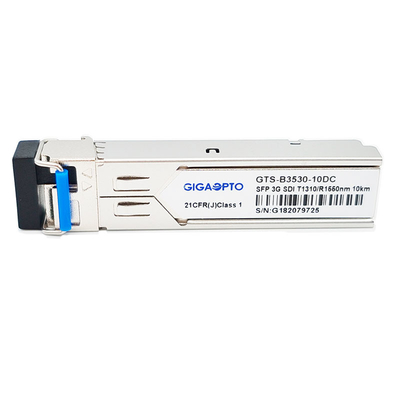

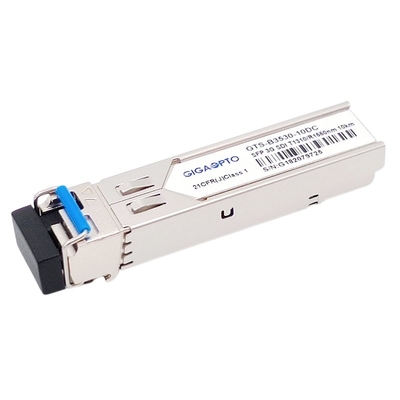

| Nombre de producto | 3G Digitaces BiDi video SFP | Parte/número | GTS-B3530-10DC |
| Tarifa de datos | 2.97Gb/s | MSA Pinout | Sí |
| Módulo-tipo | Transmisor-receptor | Temporeros de funcionamiento. | 0°C a 70°C |
| Longitud de onda | 1310nm-TX/1550nm-RX | Distancia | el 10km |
| Conector | LC | Medios | SMF |
| Tipo del transmisor | DFB BiDi | Tipo del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Actuales totales (típico) | 200mA |
| Poder óptico de TX | -5~0dBm | Reciba la sensibilidad | < -18dB=""> |
| Ratio de la extinción | >5.0dB | Powerbudget | 13dB |
| Modelos patológicos | defecto | Diagnósticos | Sí |
| OEM/ODM | Apoyado | Warrnty | 3 años |
| Uso | SD/HD/3G SDI | ||
Descripción
El GTS-B3530-10DC de Gigaopto es 1 módulo óptico bidireccional del transmisor-receptor de SFP de la fibra diseñado para transmitir y para recibir señales digitales seriales ópticas según lo definido en SMPTE 297-2006.
El transmisor-receptor se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 2.97Gbps y apoya los modelos patológicos del SDI para SMPTE los 259M, SMPTE los 344M, SMPTE los 292M y la tarifa serial de SMPTE los 424M, una distancia máxima de 10 kilómetros es realizable con las señales patológicas 3Gbps sobre una fibra unimodal (SMF) con un conector a una cara del LC
El transmisor-receptor consiste en tres secciones: un transmisor del laser de 1310nm DFB, un fotodiodo del PIN 1550nm integrados con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Características
Uso
PIN Definition
