Datos del producto:
|
| Nombre de producto: | Transmisor-receptor bidireccional de SD/HD/3G SDI SFP | Tarifa de datos: | 3Gb/s |
|---|---|---|---|
| longitud de onda: | TX1310nm/RX1550nm | Componentes: | DFB + PIN |
| Interfaz: | LC | Alcance: | los 40km para 3G-SDI |
| Garantía: | de tres años | OEM/ODM: | Apoyado |
| Palabras claves: | Módulo del transmisor-receptor de SD/HD/3G SFP BiDi | ||
| Resaltar: | Transmisor-receptor video del SDI SFP,transmisor-receptor video de 3G SFP,Transmisor-receptor del SDI |
||

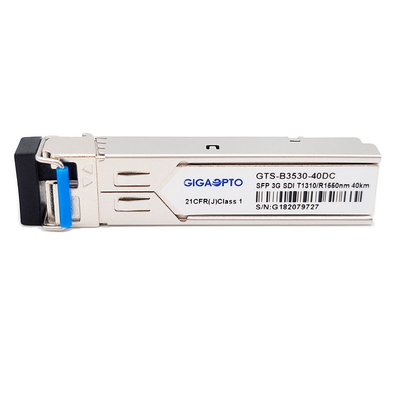

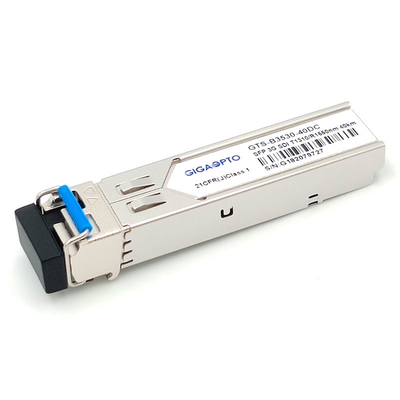

Módulo video MSA del transmisor-receptor de SD/HD/3G SDI SFP BIDI LC TX1310nm RX1550nm los 40km
Especificación funcional
| Nombre de producto | 3G SDI SFP bidireccional | Número de parte | GTS-B3530-40DC |
| Tarifa de datos | 2.97Gb/s | MSA/Non-MSA Pinout | MSA |
| Módulo-tipo | Transmisor-receptor | Temporeros de funcionamiento. | 0°C a 70°C |
| Longitud de onda | TX1310nm/RX1550nm | Max Optical Distance | los 40km |
| Conector | LC UPC a una cara | Tipo de cable | SMF |
| Tipo del transmisor | DFB BiDi | Tipo del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Actuales totales (máximo) | 450mA |
| Poder óptico de TX | -2~ +3dBm | Sensibilidad de Rx (3G-SDI) | < -18dB=""> |
| Sensibilidad de Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilidad de Rx (SD-SDI) | < -22dB=""> | ||
| Ratio de la extinción | >5.0dB | Sobrecarga | > 0dBm |
| Modelos patológicos | Ayuda | DDM | Sí |
| OEM/ODM | Apoyado | Garantía | de tres años |
| Uso | Estándar serial del interfaz de Digitaces (SDI) Interfaz eléctrico-óptico compatible de SMPTE 297-2006 Sistemas de vigilancia remotos del indicador digital o de la seguridad Difusión video profesional Sistema del cine de Digitaces |
||
Descripción
El GTS-B3530-40DC de Gigaopto es 1 módulo óptico del transmisor-receptor de BiDi SFP de la fibra diseñado para transmitir y para recibir señales digitales seriales ópticas según lo definido en SMPTE 297-2006.
El transmisor-receptor se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 2.97Gbps y apoya los modelos patológicos del SDI para SMPTE los 259M, SMPTE los 344M, SMPTE los 292M y la tarifa serial de SMPTE los 424M, una distancia máxima de 40 kilómetros es realizable con las señales patológicas 3Gbps sobre una fibra unimodal (SMF) con el conector a una cara del LC
Está con un transmisor del laser de 1310nm DFB. El receptor que la sección utiliza un preamplificador integrado del detector 1550nm montó en un jefe óptico y un poste-amplificador limitador IC.
El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Nota: Esta unidad bidireccional se debe utilizar con otro transmisor-receptor (nuestro GTS-B5330-40DC) o el equipo de red de longitudes de onda complementarias.
Características
Uso
PIN Definition
