Datos del producto:
|
| Nombre de producto: | transmisor-receptor de 3G SDI BiDi SFP | De velocidad de transmición de bites: | 50 Mb/s - 2,97 Gb/s |
|---|---|---|---|
| longitud de onda: | TX1550nm/RX1310nm | Componentes: | DFB Lase, PIN |
| Conector: | LC a una cara | Distancia: | los 40km para 3G-SDI |
| Garantía: | 3 años | OEM/ODM: | Apoyado |
| Palabras claves: | 3G Digitaces SFP video | ||
| Resaltar: | Módulo de receptor del transmisor de RX1310nm,Módulo de receptor del transmisor de TX1550nm,SMPTE SFP |
||
módulo patológico video del transmisor-receptor de los modelos de 3Gb/s BiDi SFP TX1550nm/RX1310nm los 40km para SD/HD/3G-SDI LC SMF DDM MSA Pinout
Especificación funcional
| Nombre de producto | 3G SDI BiDi SFP | Parte/número | GTS-B5330-40DC |
| Tasa de bits | 50Mb/s - 2.97Gb/s | Asignación de PIN | MSA |
| Tipo del módulo | Transmisor + receptor | Temperatura | COM. |
| Longitud de onda | TX1550nm/RX1310nm | Distancia de la fibra | los 40km @ G.652 |
| Interfaz | LC a una cara | Tipo de la fibra | Fibra unimodal |
| Tipo del transmisor | DFB BiDi | Tipo del receptor | PIN |
| Voltaje de fuente | 3.3V | Actual (máximo) | 450mA |
| Poder óptico de TX | -2~ +3dBm | Sensibilidad de Rx (3G-SDI) | < -18dB=""> |
| Sensibilidad de Rx (HD-SDI) | < -21dB=""> | ||
| Sensibilidad de Rx (SD-SDI) | < -22dB=""> | ||
| Ratio de la extinción | >5.0dB | Saturación del receptor | > 0dBm |
| Modelos patológicos | defecto | Diagnóstico en tiempo real | Apoyado |
| OEM/ODM | Apoyado | Protocolos | SFP MSA |
| Usos | Routeres video de alta densidad de los interfaces Eléctrico-a-ópticos obedientes de SMPTE 297-2006 | ||
Descripción

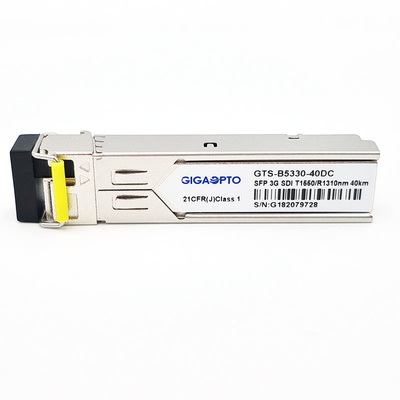

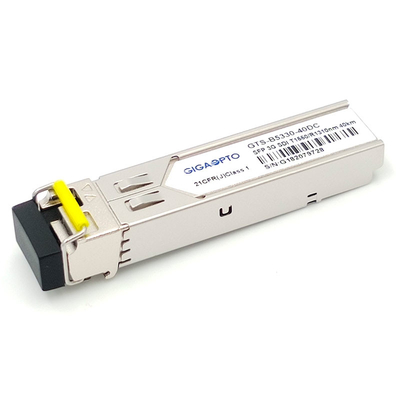

El GTS-B5330-40DC de Gigaopto es 1 módulo óptico del transmisor-receptor de BiDi SFP de la fibra diseñado para transmitir y para recibir señales digitales seriales ópticas según lo definido en SMPTE 297-2006.
El transmisor-receptor se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 2.97Gbps y apoya los modelos patológicos del SDI para SMPTE los 259M, SMPTE los 344M, SMPTE los 292M y la tarifa serial de SMPTE los 424M, una distancia máxima de 40 kilómetros es realizable con las señales patológicas 3Gbps sobre una fibra unimodal (SMF) con el conector a una cara del LC
Está con un transmisor del laser de 1310nm DFB. El receptor que la sección utiliza un preamplificador integrado del detector 1550nm montó en un jefe óptico y un poste-amplificador limitador IC.
El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Nota: Esta unidad bidireccional se debe utilizar con otro transmisor-receptor (nuestro GTS-B3530-40DC) o el equipo de red de longitudes de onda complementarias.
Características
Uso
PIN Definition
