Datos del producto:
|
| Nombre de producto: | solo transmisor 3G | Ancho de banda: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| Longitud de onda de centro: | TX-1310nm | Pin Assignment: | No MSA |
| Conector: | LC | Alcance: | el 10km |
| DDM: | SÍ | Garantía: | 36-month |
| Palabras claves: | solo transmisor de 3G SEPTE SFP | ||
| Resaltar: | solo módulo de transmisor 1310nm,solo módulo de transmisor del 10km,No MSA 3G SDI SFP |
||

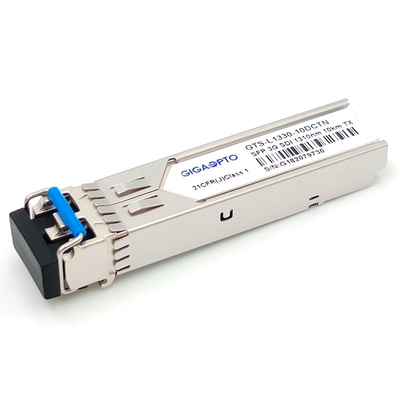

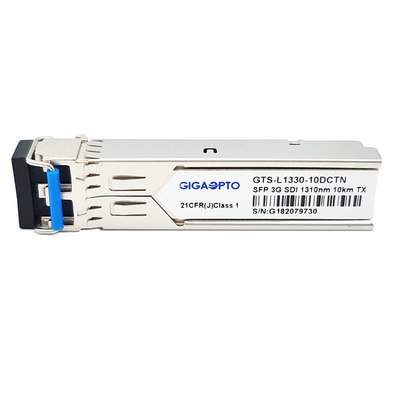

No módulo de transmisor de los modelos patológicos video de MSA HD-SDI SD-SDI 3G-SDI SFP Tx 1310nm el 10km solo DDM
Especificación funcional
| Nombre de producto | solo transmisor de 3G SDI | P/N (número de parte) | GTS-L1330-10DCTN |
| Ancho de banda | 50Mb/s - 2.97Gb/s | Pin Assignment | NO-MSA |
| Tipo del módulo | Solo TX | Gama de temperaturas | 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro (TX) | 1310nm | Distancia del cable | el 10km |
| Tipo del conector | LC a una cara | Tipo de la fibra | Fibra unimodal |
| Tipo del transmisor | Laser de DFB | Tipo del receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Actual (máximo) | 350mA |
| De potencia de salida medio | -5~0dBm | Ratio de la extinción | >5.0dB |
| Modelos patológicos | Ayuda como defecto | DDM | Apoyado |
| OEM/ODM | Apoyado | Peso | 0.025kg |
| Usos | Interfaces Eléctrico-a-ópticos compatibles de SMPTE 297-2006 | ||
| Interfaces del servicio de HDTV/SDTV | |||
Descripción
El GTS-L1330-10DCTN 3G SDI de Gigaopto que el módulo de transmisor video de SFP TX se diseña para los usos monocanal de la transmisión video sobre la transmisión del 10km en SMF vía 1310nm la longitud de onda con un conector a una cara del LC, él apoya las tarifas de datos de 50Mb/s a 2.97Gb/s, este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Características
Uso
PIN Definition
Nota: La sociedad de los ingenieros cinematográficos y de la televisión pone en cortocircuito para SMPTE tiene estándares para manejar las señales video de la alta definición con el modelo patológico. Los estándares de SMPTE piden actualmente los 259M (SD-SDI), los 344M (ED-SDI), los 292M (HD-SDI) y los 424M (3G-SDI). “SMPTE los 424M” es un estándar que se amplía sobre SMPTE los 259M, SMPTE los 344M, y SMPTE los 292M teniendo en cuenta los bitratos de 2,970 Gbit/s y de 2.970/1.001 Gbit/s sobre un cable de la solo-fibra. Estos bitratos son suficientes para el vídeo 1080p en 50 o 60 secuencias por segundo.
