Datos del producto:
|
| Nombre de producto: | transmisor de 3G SDI | Tasa de bits: | 3Gb/s |
|---|---|---|---|
| Longitud de onda (TX): | 1310nm | Pin Assignment: | MSA |
| Conector óptico: | LC | Distancia: | el 10km |
| DDM: | SÍ | Garantía: | de tres años |
| Palabras claves: | Solo transmisor del SDI | ||
| Resaltar: | transmisor-receptor video de 3G SFP,Transmisor-receptor video de TX1310nm SFP,HD SDI SFP |
||
módulo patológico video MSA Pinout del transmisor-receptor de los modelos del solo transmisor de los DOM LC SMF de 3Gb/s 1310nm el 10km
Especificación funcional
| Nombre de producto | transmisor de 3G HD/SDI SFP | Número de parte | GTS-L1330-40DCT |
| Ancho de banda | 50Mbps - 2.97Gbps | Pin Assignment | MSA |
| Módulo-tipo | Solo TX | Gama de temperaturas | Anuncio publicitario |
| Longitud de onda de centro (TX) | 1310nm | Cable | 10-kilometer |
| Conector | Simplex del LC | Fibra-tipo | SMF |
| Tipo del LD | Laser de DFB | Tipo del paladio | N/A |
| Voltaje de fuente de alimentación | +3.3V | Actuales totales (máximo) | 400mA |
| TX de potencia de salida | -5~0dBm | ER. | >5.0dB |
| Modelos patológicos | Con | DDMI | Apoyado como defecto |
| OEM/ODM | Apoyado | Protocolos | SFP MSA |
| Usos | SMPTE los 259M, SMPTE los 344M, SMPTE los 292M y SMPTE los 424M | ||
Descripción

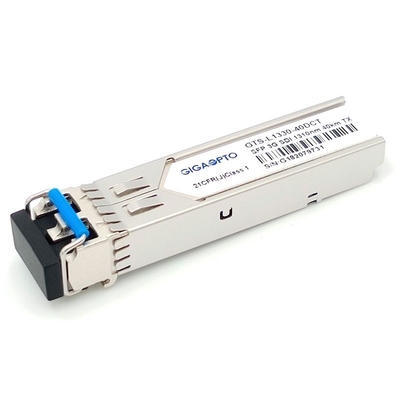

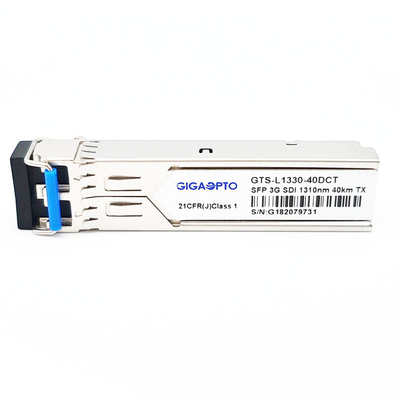

Módulo de transmisor del GTS-L1330-40DCT 3G SDI de Gigaopto el solo es un módulo de transmisor óptico en doble canal del solo modo diseñado para transmitir señales digitales seriales ópticas según lo definido en SMPTE 297-2006.
Apoya de 50Mbps a 3Gbps y se diseña específicamente para transmitido los modelos patológicos de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M SDI.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen los requisitos de seguridad de laser de la clase I, él pueden transmitir la señal de 50Mbps al alcance los hasta 40km de la transmisión 3Gbps con las señales patológicas 3Gbps.
Está con el conector pin de SFP 20 para permitir la capacidad caliente del enchufe, por completo obediente con SFP MSA, estándares SFF-8472. La supervisión digital incorporada de los diagnósticos (DDM) permite el acceso a los parámetros de funcionamiento en tiempo real.
Es conveniente para los usos de difusión digitales de alta definición.
Características
Uso
PIN Definition
Transmisor video de HD-SDI SD-SDI 3G-SDI SFP TX1310nm los 40KM solamente
Nota: La sociedad de los ingenieros cinematográficos y de la televisión pone en cortocircuito para SMPTE tiene estándares para manejar las señales video de la alta definición con el modelo patológico. Los estándares de SMPTE piden actualmente los 259M (SD-SDI), los 344M (ED-SDI), los 292M (HD-SDI) y los 424M (3G-SDI).
SMPTE 297-2006: Este estándar define el interfaz de la fibra óptica para la transmisión y la recepción de las señales del SDI a las diversas tarifas de datos: 3G ~ 12G
SMPTE los 259M: 143 a 360 Mb/s
SMPTE los 344M: 540 Mb/s
SMPTE 292: 1,485 y 1.485/1.001 Gb/s
SMPTE los 424M: 2,97 y 2.97/1.001 Gb/s
Estos bitratos son suficientes para el vídeo 1080p en 50 o 60 secuencias por segundo.
