Datos del producto:
|
| Nombre de producto: | módulo video del Solo-transmisor 3Gbps | Ancho de banda: | 50Mbps - 2.97Gbps |
|---|---|---|---|
| longitud de onda: | TX-1310nm sin RX | Pin Assignment: | No MSA Pinout |
| Interfaz: | Simplex del LC | Alcance del cable: | los 40km |
| Temperatura: | Anuncio publicitario | DDMI: | Apoyado |
| Palabras claves: | transmisor óptico video de 3Gbps SFP | ||
| Resaltar: | Transmisor-receptor video a una cara del LC SFP,transmisor-receptor video de 1310nm SFP,transmisor de los 40km SFP |
||
No módulo de transmisor de los modelos patológicos video de MSA 3G-SDI SFP Tx solamente 1310nm los 40km solo DDM para SD/HD/3G SDI
Especificación funcional
| Nombre de producto | Solo-transmisor video de 3Gbps SFP | P/N | GTS-L1330-40DCTN |
| Mordió Rata | Hasta 2.97Gb/s | Pin Assignment | No MSA Pinout |
| Tipo del módulo | Solo TX | C-temporeros. | 0 a 70°C |
| Longitud de onda (TX) | 1310nm | Alcance del cable | el 10km |
| Conector óptico | Simplex del LC | Medios | Fibra unimodal |
| Transmisor | Laser de DFB | Componente del receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Actual (máximo) | 350mA |
| Poder puesto en marcha | -2~+3dBm | ER | >5.0dB |
| Modelos patológicos | Ayuda como defecto | DDM | Con |
| OEM/ODM | Sí | MTBF | 1,000,000Hours |
| Usos | SD/HD/3G SDI | ||
Descripción

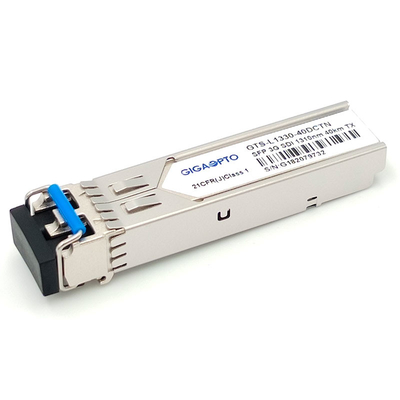

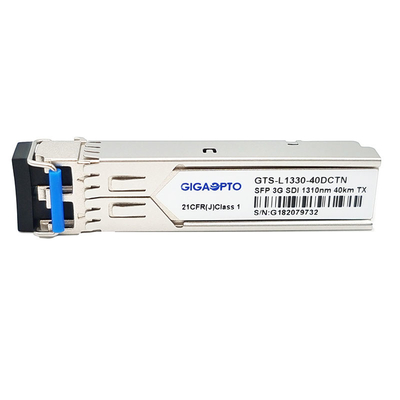

El GTS-L1330-40DCTN 3G SDI SFP video de Gigaopto que el solo transmisor se diseña para los usos monocanal de la transmisión video sobre la distancia de los 40km en SMF vía la longitud de onda 1310nm con el conector a una cara del LC, él apoya las tarifas de datos de 50Mb/s a 2.97Gb/s.
Este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Está con el conector pin de SFP 20 para permitir la capacidad caliente del enchufe, por completo obediente con SFP MSA, las funciones de supervisión de diagnóstico digitales en tiempo real está tan disponible que omitido por SFF-8472.
Características
Uso
PIN Definition
Nota: La sociedad de los ingenieros cinematográficos y de la televisión pone en cortocircuito para SMPTE tiene estándares para manejar las señales video de la alta definición con el modelo patológico. Los estándares de SMPTE piden actualmente los 259M (SD-SDI), los 344M (ED-SDI), los 292M (HD-SDI) y los 424M (3G-SDI).
SMPTE 297-2006: Este estándar define el interfaz de la fibra óptica para la transmisión y la recepción de las señales del SDI a las diversas tarifas de datos: 3G ~ 12G
SMPTE los 259M: 143 a 360 Mb/s
SMPTE los 344M: 540 Mb/s
SMPTE 292: 1,485 y 1.485/1.001 Gb/s
SMPTE los 424M: 2,97 y 2.97/1.001 Gb/s
Estos bitratos son suficientes para el vídeo 1080p en 50 o 60 secuencias por segundo.
