Datos del producto:
|
| Nombre de producto: | módulo video de 3G SFP solo-TX | Ancho de banda (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Longitud de onda de centro: | TX1550nm sin RX | Pin Assignment: | Pin-hacia fuera de MSA |
| Conector óptico: | Receptáculo del LC | Alcance: | los 40km en SMF |
| Temporeros: | Anuncio publicitario | Palabras claves: | SFP video |
| Resaltar: | Transmisor video de SFP,transmisor de 3Gbps SFP,transmisor de 1550nm SFP |
||

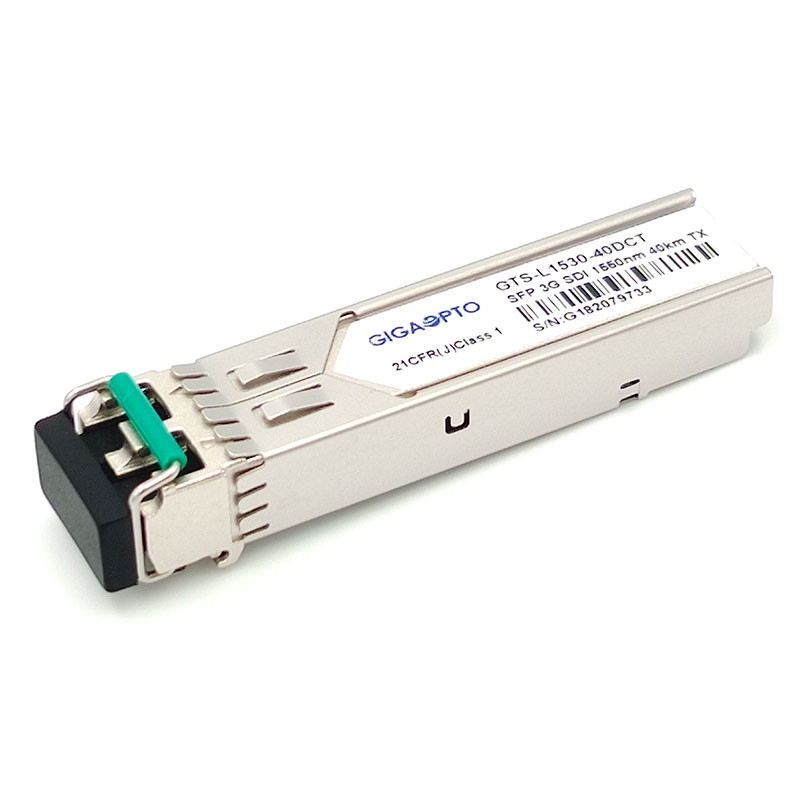

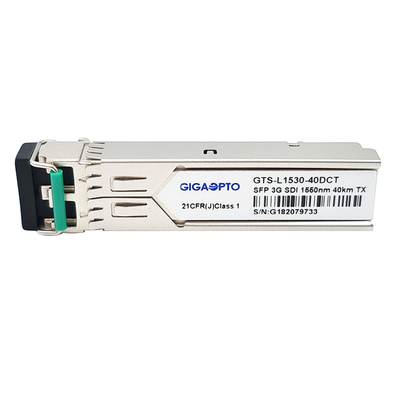

Módulo de transmisor de los modelos patológicos video de MSA 3G-SDI SFP Tx solamente 1550nm los 40km solo DDM
Especificación funcional
| Nombre de producto | 3G SFP video solo-TX | P/N | GTS-L1530-40DCT |
| Mordió Rata (Gb/s) | Hasta 2.97G | Pin Assignment | Pin-hacia fuera de MSA |
| Tipo del módulo | Solo transmisor | Temporeros de funcionamiento. | 0 a 70°C |
| Longitud de onda (TX) | 1550nm | Alcance de la fibra | los 40km |
| Conector óptico | LC | Tipo de la fibra | Fibra unimodal |
| Transmisor | Laser de DFB | Receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Actual (máximo) | 350mA |
| Poder puesto en marcha | -2~+3dBm | ER | >5.0dB |
| Modelos patológicos | Ayuda como defecto | DDM | Con |
| OEM/ODM | Sí | Protocolos | SFP MSA |
| Usos | SD/HD/3G SDI | ||
Descripción
Módulo video del GTS-L1530-40DCT 3G SFP de Gigaopto el solo-TX se diseña para los usos monocanal de la transmisión video encima la transmisión de los 40km en SMF vía la longitud de onda 1550nm con un conector a una cara del LC. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s, este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Características
Uso
PIN Definition
Nota: La sociedad de los ingenieros cinematográficos y de la televisión pone en cortocircuito para SMPTE tiene estándares para manejar las señales video de la alta definición con el modelo patológico. Los estándares de SMPTE piden actualmente los 259M (SD-SDI), los 344M (ED-SDI), los 292M (HD-SDI) y los 424M (3G-SDI).
SMPTE 297-2006: Este estándar define el interfaz de la fibra óptica para la transmisión y la recepción de las señales del SDI a las diversas tarifas de datos: 3G ~ 12G
SMPTE los 259M: 143 a 360 Mb/s
SMPTE los 344M: 540 Mb/s
SMPTE 292: 1,485 y 1.485/1.001 Gb/s
SMPTE los 424M: 2,97 y 2.97/1.001 Gb/s
Estos bitratos son suficientes para el vídeo 1080p en 50 o 60 secuencias por segundo.
