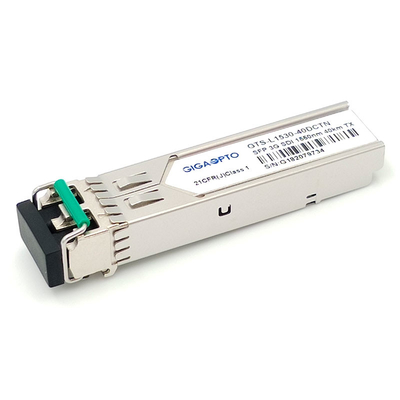

Datos del producto:
|
| Nombre de producto: | 3G SMPTE SFP solo TX | Tasa de bits (Gb/s): | 50M - 2.97G |
|---|---|---|---|
| Longitud de onda de centro: | TX1550nm sin receptor | Pin Assignment: | NO Pin-hacia fuera de MSA |
| Componente óptico: | Laser de DFB | Transmisión: | los 40km en SMF |
| Ayuda patológica video de los modelos: | SÍ | Palabras claves: | transmisor video 3G |
| Resaltar: | No transmisor-receptor video de MSA SFP,transmisor-receptor de 1550nmVideo SFP,SFP TX |
||
El solo transmisor 1550nm DFB los 40km de SMPTE 3Gb/s SFP apoya los modelos patológicos video para SD-SDI, HD-SDI y 3G-SDI no MSA
Especificación funcional
| Nombre de producto | 3G SMPTE SFP solo TX | Número de parte. | GTS-L1530-40DCTN |
| Mordió Rata (Gb/s) | 50M - 2.97G | Pin Assignment | No Pin-hacia fuera de MSA |
| Tipo del módulo | Transmisor solamente | Temporeros de funcionamiento. | 0° a 70° |
| Longitud de onda (TX) | 1550nm | Transmisión por fibras ópticas | los 40km |
| Tipo del conector | LC | Tipo de la fibra | SMF |
| Transmisor | Laser de DFB | Receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Actual (máximo) | 350mA |
| Poder puesto en marcha | -2~+3dBm | ER | >5.0dB |
| Modelos patológicos | Ayuda como defecto | DDM | Sí |
| OEM/ODM | Ayuda | Protocolos | SFP MSA |
| Usos | SD/HD/3G SDI | ||
Descripción
De Gigaopto el solo TX módulo de transmisor del GTS-L1530-40DCTN 3G SMPTE SFP se diseña para los usos de 1 transmisión video del canal encima la transmisión de los 40km en fibra unimodal vía la longitud de onda 1550nm con un conector a una cara del LC. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s. Este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Características
Uso
PIN Definition
Nota: La sociedad de los ingenieros cinematográficos y de la televisión pone en cortocircuito para SMPTE tiene estándares para manejar las señales video de la alta definición con el modelo patológico. Los estándares de SMPTE piden actualmente los 259M (SD-SDI), los 344M (ED-SDI), los 292M (HD-SDI) y los 424M (3G-SDI).
SMPTE 297-2006: Este estándar define el interfaz de la fibra óptica para la transmisión y la recepción de las señales del SDI a las diversas tarifas de datos: 3G ~ 12G
SMPTE los 259M: 143 a 360 Mb/s
SMPTE los 344M: 540 Mb/s
SMPTE 292: 1,485 y 1.485/1.001 Gb/s
SMPTE los 424M: 2,97 y 2.97/1.001 Gb/s
Estos bitratos son suficientes para el vídeo 1080p en 50 o 60 secuencias por segundo.
