transmisor video MSA 1270nm-1610nm los 20km SMF LC DDM del transmisor-receptor CWDM de 3Gbps DVI SFP solo

Módulo de transmisor de los modelos patológicos del vídeo de MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP solo los 20km SMF LC DDM

Especificación funcional

Descripción

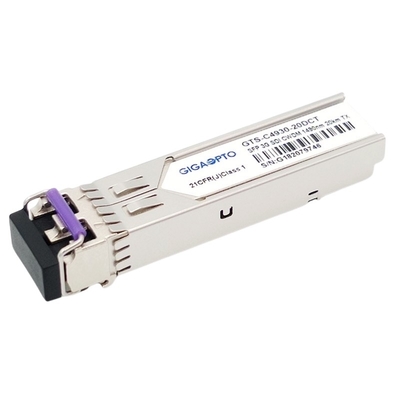

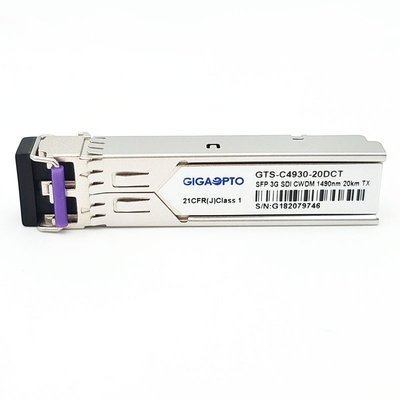

Módulo video del GTS-Cxx30-20DCT 3G SFP de Gigaopto el solo-TX se diseña para los usos monocanal de la transmisión video encima los 20KM sobre un SMF vía un canal a partir de 1270 nanómetro de la longitud de onda de CWDM a 1610nm (20nm cada paso) con un conector a una cara del LC. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s. Este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.

Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.

Información el ordenar

Características

• Modelos patológicos video de las ayudas para SD-SDI, HD-SDI y 3G-SDI
• SMPTE 297-2006 compatible
• Transmisión sin error robusta de señales de 50Mb/s a 3Gb/s y a los hasta 20km SMF
• Laser de 18CH CWDM DFB
• Recinto del metal para una EMI más baja
• Supervisión de diagnóstico de Digitaces
• Compatible con RoHS
• sola fuente de alimentación de +3.3V
• Temperatura de caso de funcionamiento: Estándar: 0 a +70°C

Uso

• Convertidor Eléctrico-óptico 3G-SDI/HD-SDI/SD-SDI
• Convertidor Óptico-eléctrico 3G-SDI/HD-SDI/SD-SDI
• Sistemas de vigilancia remotos del indicador digital o de la seguridad
• Difusión video profesional
• Sistema del cine de Digitaces

PIN Definition

Nota: La sociedad de los ingenieros cinematográficos y de la televisión pone en cortocircuito para SMPTE tiene estándares para manejar las señales video de la alta definición con el modelo patológico. Los estándares de SMPTE piden actualmente los 259M (SD-SDI), los 344M (ED-SDI), los 292M (HD-SDI) y los 424M (3G-SDI).

SMPTE 297-2006: Este estándar define el interfaz de la fibra óptica para la transmisión y la recepción de las señales del SDI a las diversas tarifas de datos: 3G ~ 12G

SMPTE los 259M: 143 a 360 Mb/s

SMPTE los 344M: 540 Mb/s

SMPTE 292: 1,485 y 1.485/1.001 Gb/s

SMPTE los 424M: 2,97 y 2.97/1.001 Gb/s

Estos bitratos son suficientes para el vídeo 1080p en 50 o 60 secuencias por segundo.
