Datos del producto:
|
| Nombre de producto: | transmisor de 3G DVI CWDM SFP | Tasa de bits (Gbps): | 50Mb/s - 3Gb/s |
|---|---|---|---|
| Módulo-tipo: | Solo TX | Longitud de onda/canal: | 1270~1610nm CWDM TX SIN RX |
| Tipo del conector: | Receptáculo del LC | Alcance: | los 20km |
| Pin Assignment: | No MSA | DDMI: | Apoyado |
| Resaltar: | transmisor-receptor video de los 20km SFP,transmisor-receptor video de 1270nm SFP,transmisor-receptor video de 1610nm SFP |
||
No módulo de transmisor de los modelos patológicos del vídeo de MSA 3G-SDI/HD-SDI/SD-SDI CWDM 1270nm-1610nm SFP solo los 20km SMF LC DDM
Especificación funcional
| Nombre de producto | Transmisor de 3G-SDI CWDM | P/N (número de parte) | GTS-Cxx30-20DCTN |
| Ancho de banda (Gb/s) | 0.05Gbps- 2.97Gbps | MSA/Non-MSA Pinout | No MSA |
| Tipo del módulo | Solo transmisor | Temperatura | 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro (TX) | Canal C27-C61 | Alcance | los 20km |
| Conector | Simplex del LC | Tipo de la fibra | SMF |
| Tipo del transmisor | DFB CWDM | Componente del receptor | Sin |
| Poder medio de TX | -8 ~ -3dBm | Ratio de la extinción | >5dB |
| Modelos patológicos | Ayuda como defecto | DDMI | Apoyado |
| OEM/ODM | Apoyado | MTBF | 1,000,000Hours |
| Usos | Interfaces Eléctrico-a-ópticos compatibles de SMPTE 297-2006 | ||
| Interfaces del servicio de HDTV/SDTV | |||
Descripción
Módulo video del GTS-Cxx30-20DCTN 3G SFP de Gigaopto el solo-TX se diseña para los usos monocanal de la transmisión video encima los 20km sobre un SMF vía un canal a partir de 1270 nanómetro de la longitud de onda de CWDM a 1610nm (20nm cada paso) con un conector a una cara del LC. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s. Este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Información el ordenar

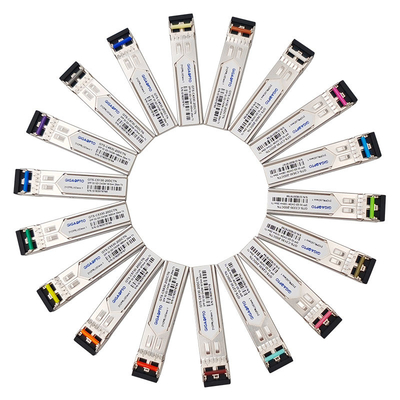

| Número de parte | Descripción 3G DVI CWDM solo TX | Canal de CWDM | Alcance | PIN-asignación | Color del cierre |
| GTS-C2730-20DCTN | solo transmisor de 3G CWDM SFP | 1270nm/- C27 | los 20km | No MSA | Purpúreo claro |
| GTS-C2930-20DCTN | solo transmisor de 3G CWDM SFP | 1290nm/- C29 | los 20km | No MSA | Azul de cielo |
| GTS-C3130-20DCTN | solo transmisor de 3G CWDM SFP | 1310nm/- C31 | los 20km | No MSA | Verde amarillo |
| GTS-C3330-20DCTN | solo transmisor de 3G CWDM SFP | 1330nm/- C33 | los 20km | No MSA | Ocre amarillo |
| GTS-C3530-20DCTN | solo transmisor de 3G CWDM SFP | 1350nm/- C35 | los 20km | No MSA | Rosa |
| GTS-C3730-20DCTN | solo transmisor de 3G CWDM SFP | 1370nm/- C37 | los 20km | No MSA | Beige |
| GTS-C3930-20DCTN | solo transmisor de 3G CWDM SFP | 1390nm/- C39 | los 20km | No MSA | Blanco |
| GTS-C4130-20DCTN | solo transmisor de 3G CWDM SFP | 1410nm/- C41 | los 20km | No MSA | Plata |
| GTS-C4330-20DCTN | solo transmisor de 3G CWDM SFP | 1430nm/- C43 | los 20km | No MSA | Negro |
| GTS-C4530-20DCTN | solo transmisor de 3G CWDM SFP | 1450nm/- C45 | los 20km | No MSA | Amarillo-naranja |
| GTS-C4730-20DCTN | solo transmisor de 3G CWDM SFP | 1470nm/- C-47 | los 20km | No MSA | Gris |
| GTS-C4930-20DCTN | solo transmisor de 3G CWDM SFP | 1490nm/- C49 | los 20km | No MSA | Vlolet |
| GTS-C5130-20DCTN | solo transmisor de 3G CWDM SFP | 1510nm/- C51 | los 20km | No MSA | Azul |
| GTS-C5330-20DCTN | solo transmisor de 3G CWDM SFP | 1530nm/- C53 | los 20km | No MSA | Verde |
| GTS-C5530-20DCTN | solo transmisor de 3G CWDM SFP | 1550nm/- C55 | los 20km | No MSA | Amarillo |

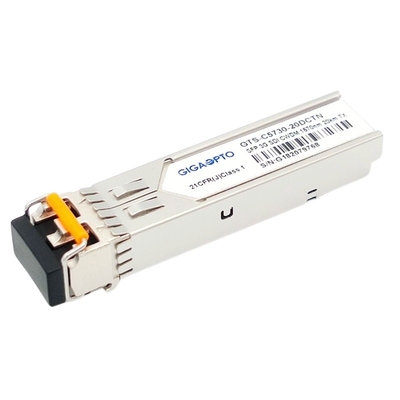

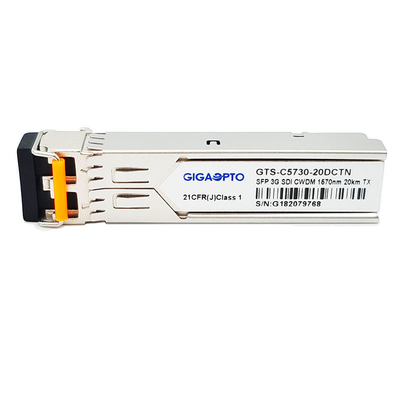

| GTS-C5730-20DCTN | solo transmisor de 3G CWDM SFP | 1570nm/- C57 | los 20km | No MSA | Naranja |
| GTS-C5930-20DCTN | solo transmisor de 3G CWDM SFP | 1590nm/- C59 | los 20km | No MSA | Rojo |
| GTS-C6130-20DCTN | solo transmisor de 3G CWDM SFP | 1610nm/- C61 | los 20km | No MSA | Brown |
Características
Gama de temperaturas de funcionamiento comercial de caso: 0℃ a 70℃
Uso
PIN Definition
