Datos del producto:
|
| Nombre de producto: | Solo receptor 3G-SDI | Dato-tarifa (Gbps): | 50M-2.97G |
|---|---|---|---|
| Tipo del módulo: | Solo receptor | longitud de onda: | Single-RX/1310nm |
| Conector: | LC | Transmisión: | el 10km |
| Pin Assignment: | No MSA | Garantía: | 3 años |
Módulo del Solo-receptor 3G-SDI para SD/HD/3G SDI 1310nm el 10km LC DDM no MSA Pinout
Especificación funcional
| Nombre de producto | Solo receptor 3G-SDI | Ancho de banda | 50Mbps - 3Gbps |
| Factor de forma | receptor 1-port | Pin Assignment | No MSA |
| Ayuda patológica video de los modelos | Sí | Gama de temperaturas | 0 a 70°C |
| Longitud de onda | 1310nm-RX | Alcance de la fibra | el 10km |
| Conector óptico | LC | Medios | SMF |
| Tipo del transmisor | N/A | Tipo del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Fuente actual | 150mA |
| Protocolos | SFP MSA | Saturación de RX | > 0dBm |
| Sensibilidad de Rx (PRBS) | SD-SDI:<-20dbm> | ||
| Sensibilidad de Rx (patológica) | SD-SDI:<-16dbm> | ||
| DDM | Con | Tiempo de la garantía | 36 meses |
| OEM/ODM | Apoyado | MTBF | 1,000,000Hours |
| Uso | SD/HD/3G SDI | ||
Descripción

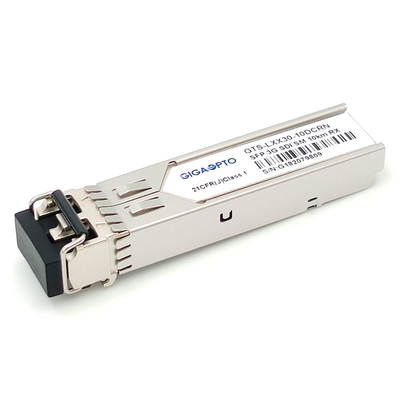

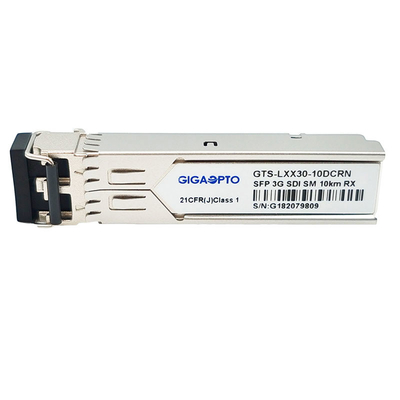

Módulo de receptor video del GTS-LXX30-10DCRN 3G SFP de Gigaopto el solo se diseña para los usos monocanal de la transmisión video encima la transmisión del 10km en SMF vía la longitud de onda 1310nm con un conector a una cara del LC. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s. Este módulo de receptor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
El receptor consiste en un fotodiodo del PIN integrado con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472.
Características
Uso
PIN Definition
