Datos del producto:
|
| Nombre de producto: | Transmisores duales de 3G-SDI SFP | Ancho de banda (Gbps): | 50Mb/s-2.97Gb/s |
|---|---|---|---|
| Factor de forma: | Transmisor + transmisor | longitud de onda: | 2Tx 1310nm |
| Conector: | Receptáculo dual del LC | Transmisión: | el 10km |
| Pin Assignment: | No-MSA Pinout | DDM: | Apoyado |
el vídeo digital del dual-transmisor de 3Gbps 1310nm/el módulo audio del sfp apoya los modelos patológicos video para SD-SDI, HD-SDI y 3G-SDI no MSA Pinout el 10km LC DDM
Especificación funcional
| Nombre de producto | Dual-transmisor de 3G-SDI SFP | Ancho de banda (Gbps) | 50Mbps - 2.97Gbps |
| Tipo del módulo | Transmisor dual | Pin Assignment | No-MSA Pinout |
| Factor de forma | SFP | Temperatura comercial | 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro (TX) | 1310nm | Longitud de la fibra | el 10km @ G.652 |
| Interfaz | Receptáculo dual del LC | Tipo de la fibra | SMF |
| Tipo del transmisor | Laser de DFB | Tipo del receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Fuente actual | 300mA |
| De potencia de salida medio | -5~0 dBm | Ratio de la extinción | >5dB |
| DDM | con (defecto) | Garantía | 3 años |
| OEM/ODM | Apoyado | MTBF | 1,000,000Hours |
| Protocolos | Interfaces Eléctrico-a-ópticos compatibles de SMPTE 297-2006 | ||
| Interfaces del servicio de HDTV/SDTV | |||
Distancia del vínculo
| Número de parte | SDI | Tarifa de datos | Max Link Distance |
| GTS-L3330-10DCTT | 3G-SDI | 2.97Gbps | el 10km |
| HD-SDI | 1.485Gbps | los 21km | |
| SD-SDI | 270Mbps | los 30km |
Descripción

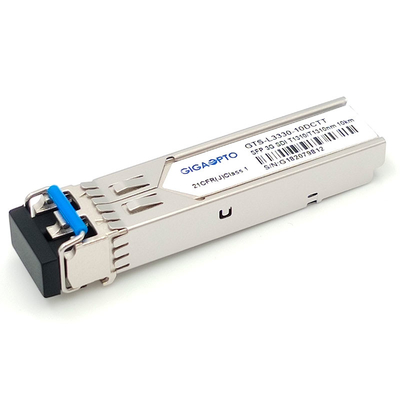

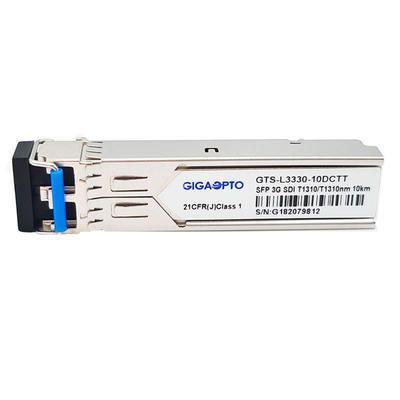

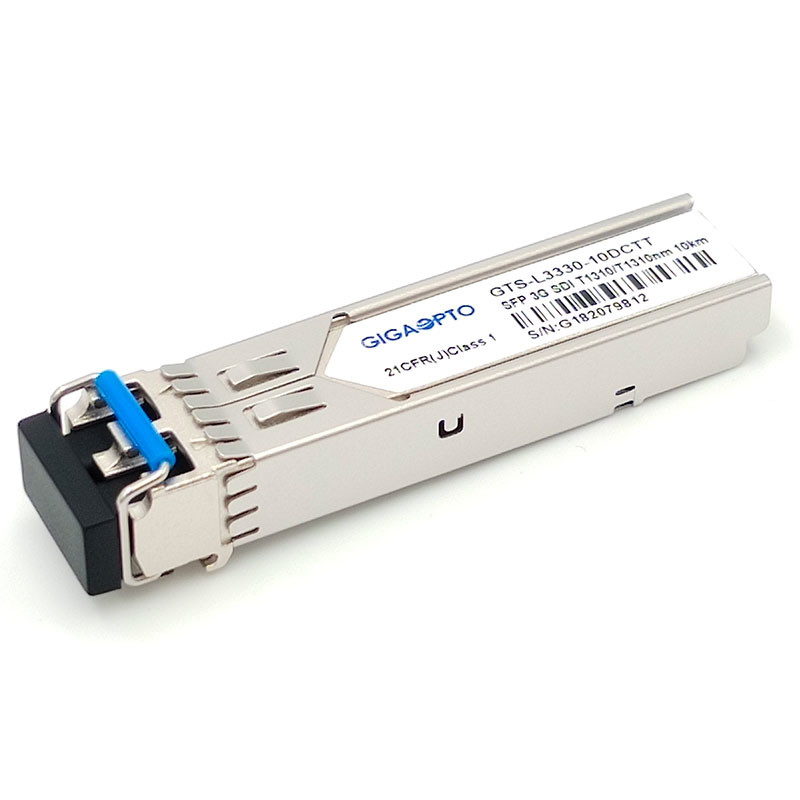

El GTS-L3330-10DCTT es un transmisor óptico en doble canal del solo modo para los usos de la transmisión video encima la transmisión del 10km en SMF vía la longitud de onda 1310nm con un conector a dos caras del LC. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s. Este módulo de transmisor dual se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Es un módulo de transmisor óptico en doble canal. Cada canal consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
El módulo de transmisor doble es compatible con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472.
Características
Uso
PIN Definition
