Datos del producto:
|
| Nombre de producto: | transmisores duales de 3G SFP BiDi | Ancho de banda (Gbps): | 50Mbit/s-2.97Gbit/s |
|---|---|---|---|
| Tipo: | Transmisores duales en 1 puerto de la fibra | Longitud de onda de centro: | TX_1 1310nm/TX_2 1550nm |
| Conector: | Simplex del LC | Distancia: | el 10km |
| Asignación Pin: | NO-MSA | Garantía: | de tres años |
de los transmisores duales bidireccionales 3Gbps el vídeo digital 1310nm/1550nm/el módulo audio del sfp apoya los modelos patológicos video para SD-SDI, HD-SDI y 3G-SDI no MSA Pinout el 10km LC DDM
Especificación funcional

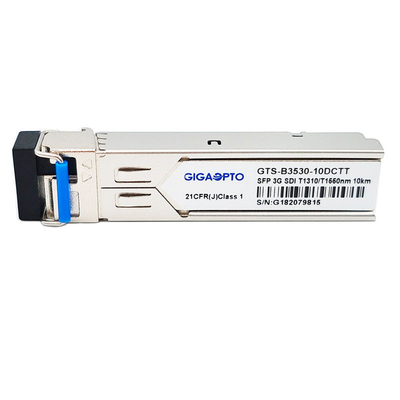

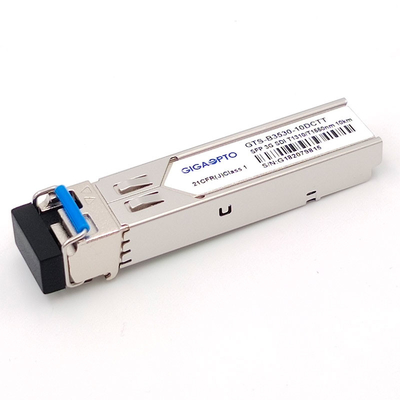

| Nombre de producto | Transmisores duales de 1 BiDi de la fibra | P/N (número de parte) | GTS-B3530-10DCTT |
| De velocidad de transmición de bites (Gbps) | 50Mb/s- 2.97Gb/s | Pin Assignment | No-MSA Pinout |
| Tipo del módulo | Transmisores duales | Temperatura de funcionamiento | 0 a 70°C/-20 a 85°C |
| Longitud de onda de centro (TX) | TX_1 1310nm/TX_2 1550nm | Max Fiber Length | el 10km |
| Conector óptico | Receptáculo a una cara del LC | Medios | SMF |
| Tipo del transmisor | DFB BiDi | Componente del receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Corriente de la fuente (máxima) | 300mA |
| Tx_1 1310nm de potencia de salida | -5~0dBm | Ratio de la extinción | >5dB |
| Tx_2 1550nm de potencia de salida | -8~-3dBm | Tiempo de la garantía | 3 años |
| Ayuda patológica video de los modelos | Sí | OEM/ODM | Sí |
| Protocolos | SFP MSA, SFF-8472, RoHS, CE, FCC | ||
| Uso | SD/HD/3G SDI | ||
| Número de parte | SDI | Tarifa de datos | Max Link Distance |
| GTS-B3530-10DCTT | 3G-SDI | 2.97Gbps | el 10km |
| HD-SDI | 1.485Gbps | los 21km | |
| SD-SDI | 270Mbps | los 30km |
Descripción
El GTS-B3530-10DCTT es un 1 módulo de transmisor en doble canal bidireccional de la fibra diseñado para transmitir señales digitales seriales ópticas según lo definido en SMPTE 297-2006. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s.This que el módulo de transmisor dual se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para SMPTE los 259M, a las tarifas seriales de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Es con la independiente dos 1310 1550 del laser del nanómetro transmisores del nanómetro y. Cada transmisor puede transmitir la señal a partir de 50 Mb/s a 2.97Gb/s con hasta 30 kilómetros de fibra unimodal al usar el GTS-B3530-10DCRR como el receptor. Una distancia máxima de 10 kilómetros es realizable con las señales patológicas 3Gb/s.
Características
Uso
PIN Definition
