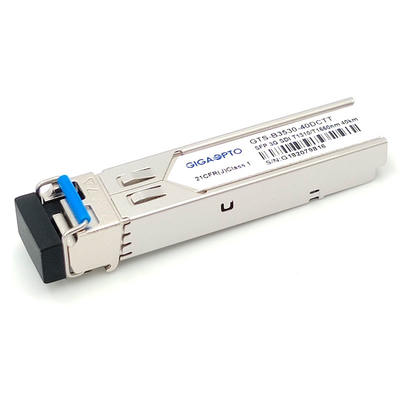

Datos del producto:
|
| Nombre de producto: | 3G SFP BiDi 2TX | Tarifa de datos (Gbps): | 50Mbps-2.97Gbps |
|---|---|---|---|
| Tipo del módulo: | Transmisores duales en BOSA | longitud de onda: | TX1_1310nm/TX2_1550nm |
| Conector: | LC a una cara | Distancia del cable: | los 40km |
| Asignación Pin: | NO-MSA | Garantía: | de tres años |
de los transmisores duales bidireccionales 3G el vídeo digital 1310nm/1550nm/el módulo audio del sfp apoya los modelos patológicos video para el simplex LC DDM de SD-SDI, de HD-SDI y de 3G-SDI no MSA Pinout el 10km
Especificación funcional
| Nombre de producto | transmisores duales de 3G SDI BiDi | P/N (número de parte) | GTS-B3530-40DCTT |
| Fecha-tarifa (Gbps) | 50Mbps- 2.97Gbps | Pin Assignment | No-MSA Pinout |
| Factor de forma | SFP BIDI | Temperatura de funcionamiento | 0 a 70°C (32 a 158°F) |
| Longitud de onda | TX1_1310nm/TX2_1550nm | Alcance de la fibra | los 40km |
| Interfaz | Simplex del LC | Tipo de cable | SMF |
| Tipo de los transmisores | DFB BiDi BOSA | Componente del paladio | N/A |
| Voltaje de fuente de alimentación | 3.3V | Corriente de la fuente (máxima) | 300mA |
| TX1_1310nm fuera del poder | -2 ~ +3dBm | Ext. Ratio | >5dB |
| TX2_1550nm fuera del poder | -2 ~ +3dBm | Garantía | 36-month |
| Modelos patológicos video | Ayuda como defecto | OEM/ODM | Sí |
| Protocolos | SFP MSA, SFF-8472, RoHS, CE, FCC | ||
| Uso | Interfaces Eléctrico-a-ópticos compatibles de SMPTE 297-2006 Interfaces del servicio de HDTV/SDTV |
||
Descripción
El GTS-B3530-40DCTT es un 1 módulo de transmisor en doble canal bidireccional de la fibra diseñado para transmitir señales digitales seriales ópticas según lo definido en SMPTE 297-2006. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s, este módulo de transmisor dual se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Está con los transmisores de dos lasers independientes 1310nm y 1550nm. Una distancia máxima de 40 kilómetros es realizable con las señales patológicas 3Gb/s.
Este módulo de transmisor es por completo obediente con SFP MSA, estándares SFF-8472. La supervisión digital incorporada de los diagnósticos (DDM) permite el acceso a los parámetros de funcionamiento en tiempo real.
Características
Uso
PIN Definition
