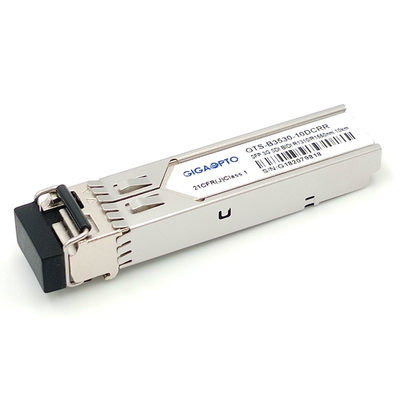

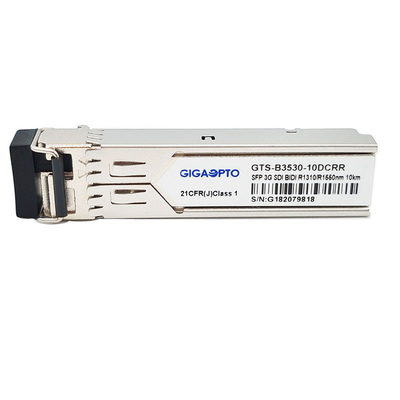

Datos del producto:
|
| Artículo: | receptores duales de 3G SFP BiDi | Dato-tarifa: | 50Mbps-2.97Gbps |
|---|---|---|---|
| Tipo: | Receptores duales en BOSA | Longitud de onda de centro: | RX1_1310nm/RX2_1550nm |
| Conector: | Simplex del LC | Distancia: | el 10km |
| Asignación Pin: | No-MSA Pinout | OEM/ODM: | Disponible |
de los receptores duales bidireccionales 3Gbps el vídeo digital 1310nm/1550nm/el módulo audio del sfp apoya los modelos patológicos video para SD-SDI, HD-SDI y 3G-SDI no MSA Pinout el 10km LC DDM
Especificación funcional
| Nombre de producto | Receptores duales de 3G-SDI BiDi | Ancho de banda (Gbps) | 50 mbit/s - 2,97 Gbit/s |
| Factor de forma | SFP 2RX en 1-Fiber | Pin Assignment | No-MSA Pinout |
| Modelos patológicos video | Ayuda | Temperatura | Funcionamiento: 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro (RX) | 1310nm - RX1/1550nm-RX2 | Transmisión | el 10km |
| Interfaz | Receptáculo a una cara del LC | Tipo de la fibra | SMF |
| Pieza del transmisor | N/A | Tipo de los receptores | PIN (2*PIN en BOSA) |
| Voltaje de fuente de alimentación | 3.3V | Corriente de la fuente (máxima) | 200mA |
| Protocolos | SFP MSA | Sobrecarga del receptor | > 0dBm |
| Sensibilidad del receptor (PRBS) | SD-SDI:<-20dbm> | ||
| Sensibilidad del receptor (patológica) | SD-SDI:<-16dbm> | ||
| Diagnóstico de Digitaces | Ayuda | Garantía | de tres años |
| OEM/ODM | Ayuda | MTBF | 1,000,000Hours |
| Uso | Interfaces Eléctrico-a-ópticos compatibles de SMPTE 297-2006 | ||
| Interfaces del servicio de HDTV/SDTV | |||
Distancia del vínculo
| Número de parte | SDI | Tarifa de datos | Max Link Distance |
| GTS-B3530-10DCRR | 3G-SDI | 2.97Gbps | el 10km |
| HD-SDI | 1.485Gbps | los 21km | |
| SD-SDI | 270Mbps | los 30km |
Descripción
El GTS-B3530-10DCRR es una 1 fibra que el módulo de receptor en doble canal bidireccional se diseña para transmitir señales digitales seriales ópticas según lo definido en SMPTE 297-2006. Apoya las tarifas de datos de 50Mb/s a 2.97Gb/s. Este módulo de receptor dual se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales de SMPTE los 259M, de SMPTE los 344M, de SMPTE los 292M y de SMPTE los 424M.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Es con la independiente dos 1310 1550 del laser del nanómetro receptores del nanómetro y. Cada receptor puede recibir la señal a partir de 50 Mb/s a 2.97Gb/s con los hasta 30km de fibra unimodal al usar el GTS-B3530-10DCTT como el transmisor. Una distancia máxima del 10km es realizable con las señales patológicas 3Gb/s.
Características
Uso
PIN Definition
