Datos del producto:
|
| Nombre de producto: | transmisor-receptor de 6G SDI CWDM | Dato-tarifa: | 50Mbps~6Gbps |
|---|---|---|---|
| Paquete: | SFP | Interfaz: | Duplex del LC |
| Alcance de la fibra: | los 20km | Palabras claves: | transmisor-receptor de 6G UHD-SDI |

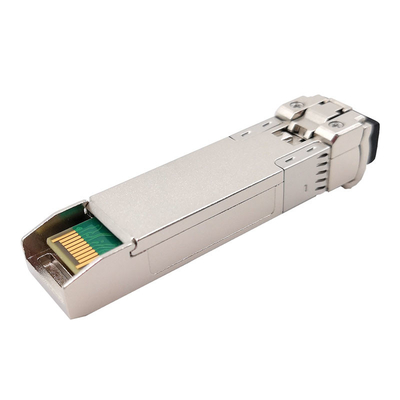

6Gbps CWDM 1270nm - módulo video del transmisor-receptor 1450nm para SD/HD/3G/6G/SDI
Descripción de productos de 6seriesdeltransmisor-receptordeG-SDICWDMSFP1270nm~1450nm
Esta serie video del transmisor-receptor 6Gbps es el alto rendimiento, módulo rentable para los usos de dos vías de la transmisión video.
Apoya tarifas de datos de 50Mbps a 5.94Gbps y se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales SMPTE259M, SMPTE los 344M, SMPTE los 292M, SMPTE los 424M y ST-2081. Un alcance máximo los hasta 20km del vínculo sobre la fibra unimodal (SMF) vía la longitud de onda a partir de 1270 nanómetro de CWDM al canal 1450nm.
El transmisor-receptor incluye tres secciones: un laser de DFB, un fotodiodo del PIN integrado con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Especificación funcional
| Nombre de producto | 6G CWDM video SFP | Tasa de bits | 50 mbit/s - 5,94 Gbit/s |
| Tipo del módulo | Transmisor + receptor | MSA/Non-MSA Pinout | MSA |
| Factor de forma | SFP | Temperatura de funcionamiento | /Industrial comercial |
| Canal de la longitud de onda | CWDM (1270~1450) nanómetro | Transmisión | los 20km |
| Conector óptico | Duplex LC | Tipo de cable | G.652 SMF |
| Tipo del LD | DFB CWDM | Tipo del paladio | PIN |
| Voltaje de fuente | 3.3V | Fuente actual | 400mA (máximo) |
| Poder de TX | -6~0dBm | Sensibilidad del receptor | < -14dB=""> |
| Ratio de la extinción | >7.0dB | Sobrecarga del receptor | > 0.5dBm |
| Diagnóstico de Digitaces | Apoyado | Garantía | 3 años |
| Ayuda patológica video de los modelos | sí | Peso | 0.025kg |
| Uso | SD/HD/3G/6G SDI | ||
Características
0°C a +70°C
-40°C a +85°C
Usos
Información el ordenar

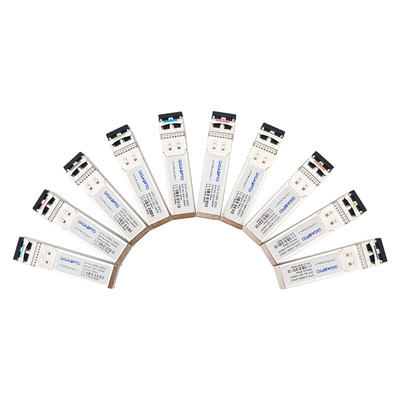

| Número de parte | Descripción | Tarifa de datos | Canal de CWDM | Distancia del cable | Color del cierre |
| GTS-C2760-20DC | PIN los 20km SMF LC dual MSA del módulo 1270nm de 6G SDI CWDM DFB SFP | 6Gbps | 1270nm /-C27 | los 20km | Purpúreo claro |
| GTS-C2960-20DC | PIN los 20km SMF LC dual MSA del módulo 1290nm de 6G SDI CWDM DFB SFP | 6Gbps | 1290nm/- C29 | los 20km | Azul de cielo |
| GTS-C3160-20DC | PIN los 20km SMF LC dual MSA del módulo 1310nm de 6G SDI CWDM DFB SFP | 6Gbps | 1310nm/- C31 | los 20km | Verde amarillo |

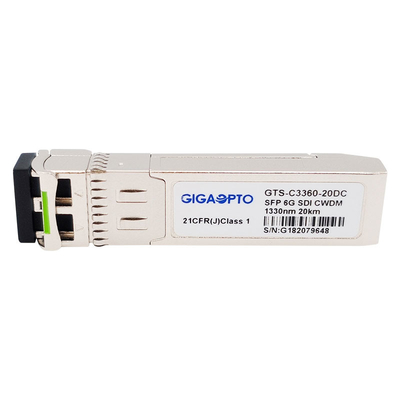

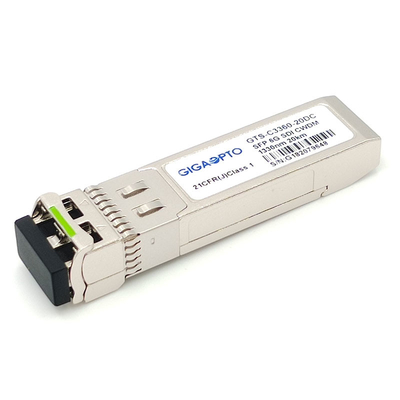

| GTS-C3360-20DC | PIN los 20km SMF LC dual MSA del módulo 1330nm de 6G SDI CWDM DFB SFP | 6Gbps | 1330nm/- C33 | los 20km | Ocre amarillo |
| GTS-C3560-20DC | PIN los 20km SMF LC dual MSA del módulo 1350nm de 6G SDI CWDM DFB SFP | 6Gbps | 1350nm/- C35 | los 20km | Rosa |
| GTS-C3760-20DC | PIN los 20km SMF LC dual MSA del módulo 1370nm de 6G SDI CWDM DFB SFP | 6Gbps | 1370nm/- C37 | los 20km | Beige |
| GTS-C3960-20DC | PIN los 20km SMF LC dual MSA del módulo 1390nm de 6G SDI CWDM DFB SFP | 6Gbps | 1390nm/- C39 | los 20km | Blanco |
| GTS-C4160-20DC | PIN los 20km SMF LC dual MSA del módulo 1410nm de 6G SDI CWDM DFB SFP | 6Gbps | 1410nm/- C41 | los 20km | Plata |
| GTS-C4360-20DC | PIN los 20km SMF LC dual MSA del módulo 1430nm de 6G SDI CWDM DFB SFP | 6Gbps | 1430nm/- C43 | los 20km | Negro |
| GTS-C4560-20DC | PIN los 20km SMF LC dual MSA del módulo 1450nm de 6G SDI CWDM DFB SFP | 6Gbps | 1450nm/- C45 | los 20km | Amarillo-naranja |
PIN Definition
