Datos del producto:
|
| Nombre de producto: | 6G SMPTE BIDI SFP | Tasa de bits: | 50Mbps~5.94Gbps |
|---|---|---|---|
| Paquete/tecnología: | SFP 1 fibra | Conector: | Simplex del LC |
| Alcance: | el 10km | Palabras claves: | 6G TX1310nm/RX1550nm |

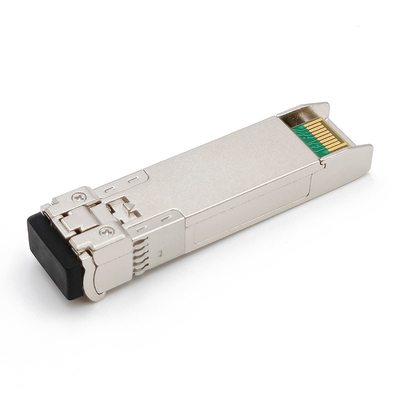

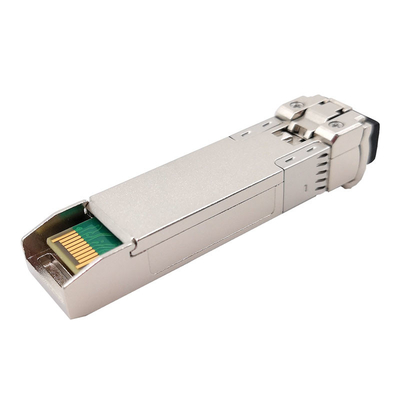

módulos MSA del transmisor-receptor de 6G SDI SMPTE SFP BIDI LC TX1310nm RX1550nm el 10km
Descripción de productos

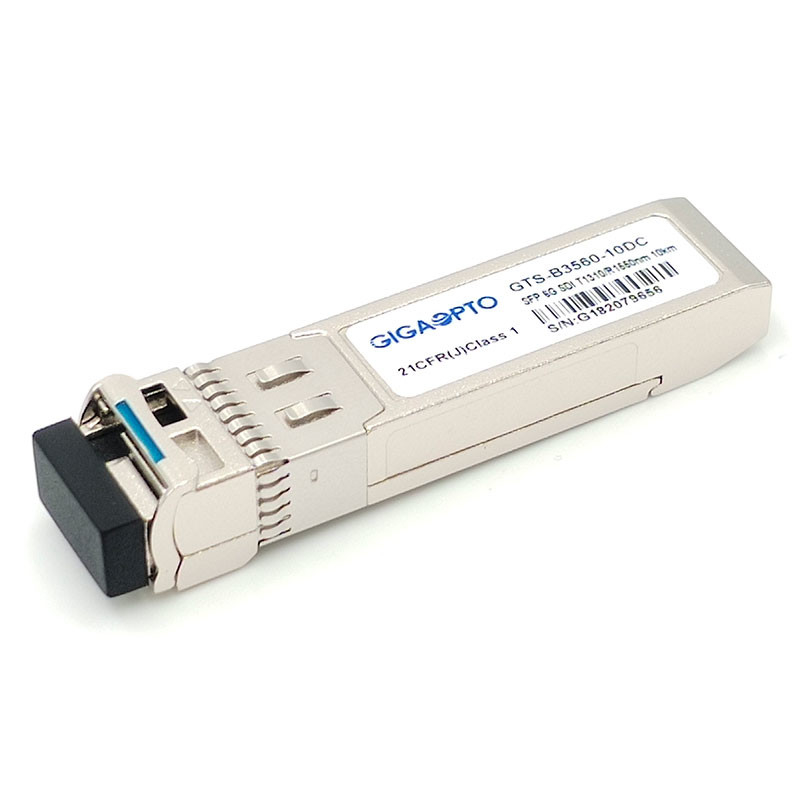

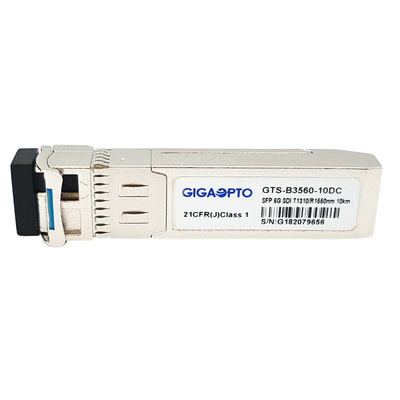

El GTS-B3560-10DC de Gigaopto es un módulo óptico bidireccional del transmisor-receptor de SFP de la fibra diseñado para los usos de la transmisión video.
El transmisor-receptor se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 5.94Gbps y apoya los modelos patológicos del SDI para SMPTE los 259M, SMPTE los 344M, SMPTE los 292M, SMPTE los 424M y la tarifa serial ST-2081, una distancia máxima de 10 kilómetros es realizable con las señales patológicas 6Gbps sobre una fibra unimodal (SMF) con un conector a una cara del LC.
El transmisor-receptor consiste en tres secciones: un transmisor del laser de 1310nm DFB, un fotodiodo del PIN 1550nm integrados con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Especificación funcional
| Producto | 6G BiDi video SFP | Número de parte | GTS-B3560-10DC |
| Max Data Rate | 5.94Gb/s | MSA Pinout | Sí |
| Módulo-tipo | Transmisor + receptor | Temporeros de funcionamiento. | 0°C al °C de 70°C /-40 a +85°C |
| Longitud de onda de centro | 1310nm-TX/1550nm-RX | Transmisión por fibras ópticas | el 10km |
| Interfaz /Polish | LC a una cara UPC | Tipo de la fibra | SMF G.652 |
| Tipo del transmisor | DFB BiDi | Tipo del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Actuales totales (típico) | 200mA |
| Poder óptico de TX | -6~+1dBm | Reciba la sensibilidad | < -14dB=""> |
| Ratio de la extinción | >7.0dB | Diagnósticos de Digitaces | Sí |
| Modelos patológicos video | Ayuda como defecto | Peso | 0.025kg |
| Uso | SD/HD/3G/6G SDI | ||
Características
0°C a +70°C
-40°C a +85°C
Usos
PIN Definition
