Datos del producto:
|
| Nombre de producto: | transmisor-receptor de 6G SDI BIDI | Max Bit-Rate: | 5.94Gbps |
|---|---|---|---|
| Paquete/tecnología: | SFP 1 fibra bidireccional | Conector óptico: | LC a una cara |
| Max Reach: | el 10km | Palabras claves: | módulo video del transmisor-receptor de 6Gbps BIDI |
módulos MSA del transmisor-receptor de 6G SDI SMPTE SFP BIDI LC TX1550nm RX1310nm el 10km
Descripción de productos

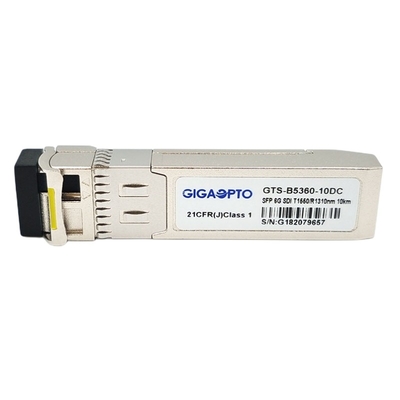

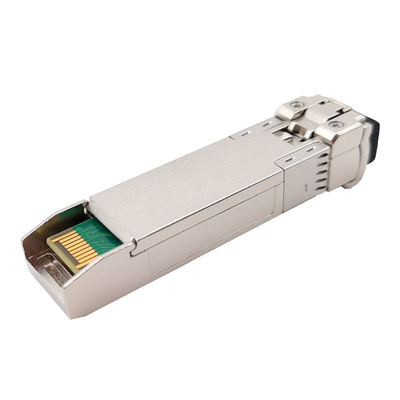

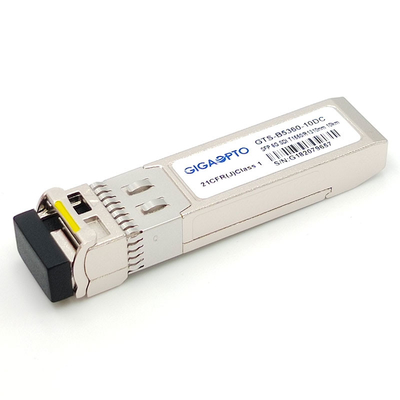

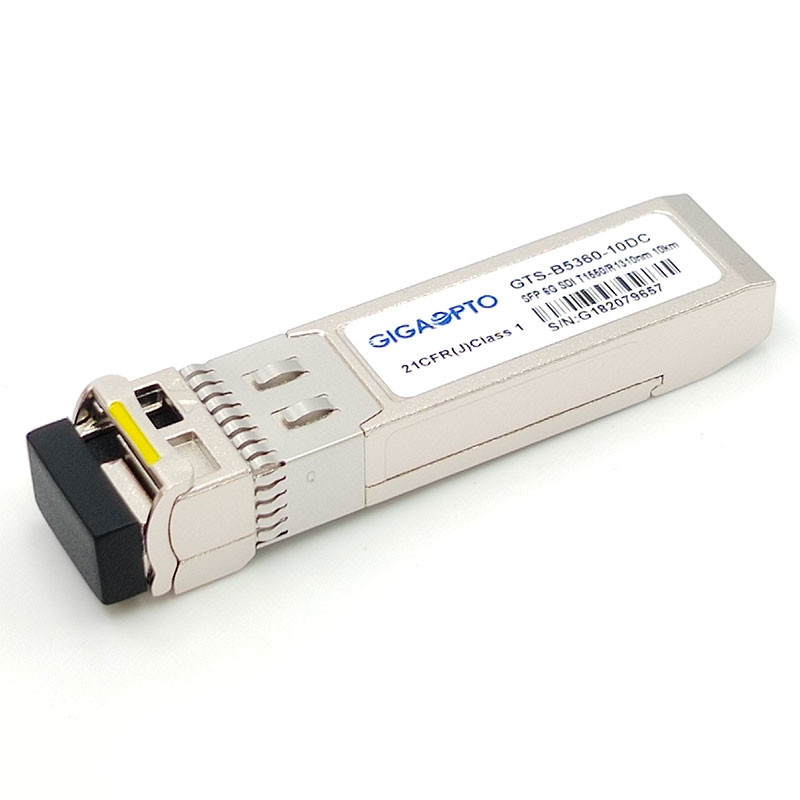

El GTS-B5360-10DC de Gigaopto es un módulo óptico bidireccional del transmisor-receptor de SFP de la fibra diseñado para los usos de la transmisión video.
El transmisor-receptor se diseña a las tarifas de datos de la transmisión/recepción de 50Mbps a 5.94Gbps y apoya los modelos patológicos del SDI para SMPTE los 259M, SMPTE los 344M, SMPTE los 292M, SMPTE los 424M y la tarifa serial ST-2081, una distancia máxima de 10 kilómetros es realizable con las señales patológicas 6Gbps sobre una fibra unimodal (SMF) con un conector a una cara del LC
El transmisor-receptor consiste en tres secciones: un transmisor del laser de 1310nm DFB, un fotodiodo del PIN 1550nm integrados con un preamplificador de la transporte-impedancia (TIA), Reclocker, y un regulador de MCU. El transmisor-receptor es obediente con el acuerdo de la Multi-fuente de SFP (MSA), él está con el conector pin de SFP+ 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un I2C.
Especificación funcional
| Producto | transmisor-receptor de 6G SDI BIDI | Número de parte | GTS-B5360-10DC |
| Max Bit Rate | 5.94Gb/s | MSA Pinout | Sí |
| Módulo-tipo | Transmisor-receptor | Temperatura de funcionamiento | 0°C al °C de 70°C /-40 a +85°C |
| Longitud de onda de centro | TX1310nm /RX1550nm | Max Distance | el 10km |
| Conector /Polish | LC a una cara UPC | Medios | Fibra del solo modo |
| Componente del transmisor | DFB BiDi | Componente del receptor | PIN |
| Voltaje de fuente de alimentación | 3.3V | Actuales totales (típico) | 200mA |
| TX de potencia de salida | -6~+1dBm | Sensibilidad de RX | < -14dB=""> |
| Ratio de la extinción | >7.0dB | Supervisión | Sí |
| Ayuda patológica video de los modelos | defecto | Peso | 25gram |
| Uso | transmisión de la señal óptica del vídeo 4K (6G Ultra-SDI), SMPTE LOS 424M/297M (1080p-2.97Gbps), SMPTE LOS 292M/297M (HDTV-1.485Gbps), SMPTE LOS 259M/297M (SDTV-270Mbps), hasta el vínculo óptico 6Gbps | ||
Características
0°C a +70°C
-40°C a +85°C
Usos
PIN Definition
