Datos del producto:
|
| Producto: | Módulo de transmisor de 6G-SDI CWDM | Tarifa de datos (Gb/s): | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| Tipo del módulo: | Solo transmisor | longitud de onda: | 1270~1450nm CWDM |
| Interfaz: | Receptáculo a una cara del LC | Distancia: | los 20km |
| MSA/Non MSA: | MSA | OEM/ODM: | Ayuda |
solos DOM MSA del módulo de transmisor de 6G SDI 1270nm-1450nm CWDM los 20km LC
Especificación funcional
| Producto | Transmisor de 6G-SDI CWDM | P/N | GTS-Cxx60-20DCT |
| Mordió Rata (Gb/s) | 50Mb/s - 5.94Gb/s | Pin Assignment | MSA |
| Tipo | Solo transmisor | Temperatura | 0 a 70°C (32 a 158°F) |
| Longitud de onda de centro (TX) | 1270nm~1450nm | Transmisión | los 20km |
| Tipo del conector | LC a una cara | Tipo de cable | G.652 SMF |
| Tipo de TX | Laser de CWDM DFB | Pieza de RX | N/A |
| Poder de la salida de TX (dBm) | -8~ -3dBm | Ratio de la extinción (DB) | >5dB |
| Modelos patológicos video | Ayuda como defecto | Supervisión de diagnóstico de Digitaces | Apoyado |
| OEM/ODM | Apoyado | Tiempo de la garantía | 3 años |
| Usos | SD/HD/3G/6G SDI | ||
Descripción

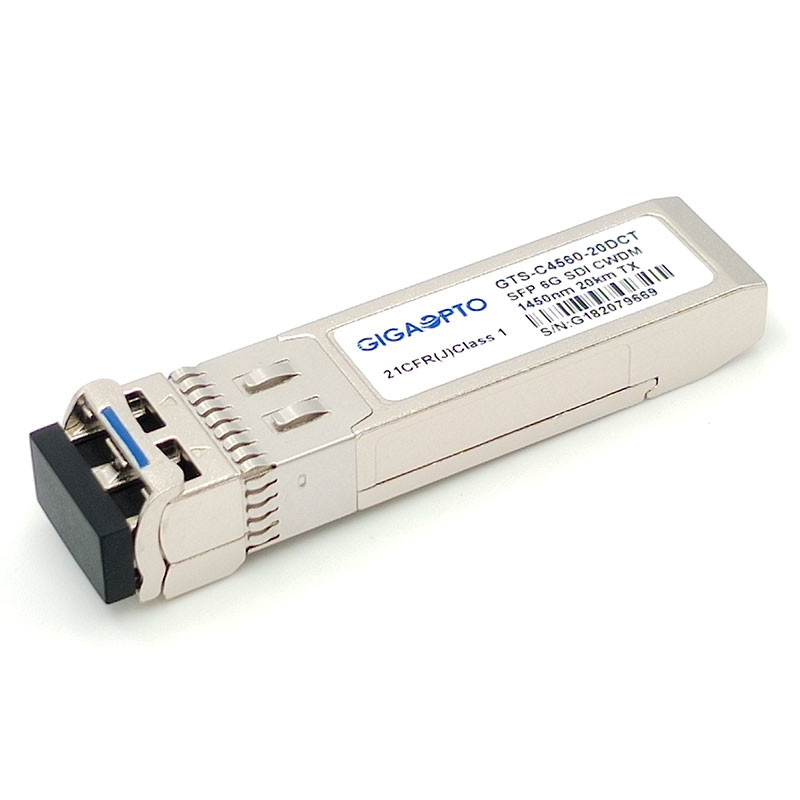

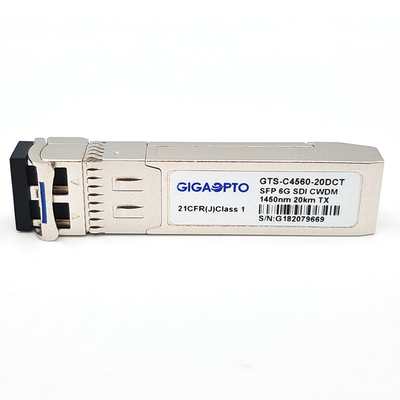

Módulo de transmisor video del GTS-Cxx60-20DCT 6G SDI de Gigaopto el solo se diseña para los usos monocanal de la transmisión video encima los 20km sobre fibra del solo modo G.652 vía un canal a partir de 1270 nanómetro de la longitud de onda de CWDM a 1450nm (20nm cada paso) con un conector a una cara del LC. Apoya las tarifas de datos de 50Mb/s a 5.94Gb/s. Este transmisor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales SMPTE259M, SMPTE los 344M, SMPTE los 292M, SMPTE los 424M y ST-2081.
Este transmisor consiste en dos secciones: un transmisor del laser de DFB y unidad de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Este módulo de transmisor es por completo obediente con MSA SFP y SFF-8472, función de supervisión de diagnóstico digital en tiempo real está disponible a través del interfaz de I2C.
Es conveniente para los usos de difusión digitales de alta definición.
Información el ordenar

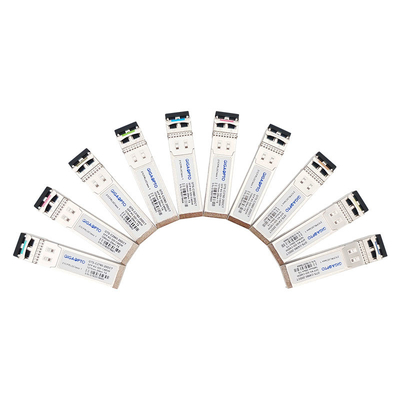

| Número de parte | Descripción | Tarifa de datos | Canal de CWDM | Max Reach (kilómetros) | Color del cierre |
| GTS-C2760-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1270nm/- C27 | los 20km | Purpúreo claro |
| GTS-C2960-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1290nm/- C29 | los 20km | Azul de cielo |
| GTS-C3160-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1310nm/- C31 | los 20km | Verde amarillo |
| GTS-C3360-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1330nm/- C33 | los 20km | Ocre amarillo |
| GTS-C3560-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1350nm/- C35 | los 20km | Rosa |
| GTS-C3760-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1370nm/- C37 | los 20km | Beige |
| GTS-C3960-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1390nm/- C39 | los 20km | Blanco |
| GTS-C4160-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1410nm/- C41 | los 20km | Plata |
| GTS-C4360-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1430nm/- C43 | los 20km | Negro |
| GTS-C4560-20DCT | solo módulo de transmisor de 6G SDI CWDM LC MSA | 6Gbps | 1450nm/- C45 | los 20km | Amarillo-naranja |
Características
Usos
PIN Definition
