Datos del producto:
|
| Nombre del artículo: | solo receptor de 6G Ultra-SDI | Ancho de banda (Gbps): | 50Mbps - 5.94Gbps |
|---|---|---|---|
| Tipo del módulo: | PIN Receiver | Factor de forma: | SFP |
| longitud de onda: | 1310nm | Interfaz: | LC a una cara |
| Longitud de cable: | el 10km | Pin Assignment: | No MSA |
módulos de receptor del PIN el 10km SMF LC de 6G SDI SMPTE SFP solos No-MSA
Especificación funcional
| Nombre | solo receptor de 6G Ultra-SDI | Max Bit Rate | 5.94Gbps |
| Empaquetado | SFP | Pin Assignment | No Pin-hacia fuera de MSA |
| Modelos patológicos video | Ayuda | Temperatura de funcionamiento | /Industrial comercial |
| Longitud de onda de centro (RX) | 1310nm-RX | Longitud del enlace por cable | el 10km @ G.652 |
| Tipo del conector | Simplex del LC | Tipo de cable | fibra unimodal |
| Pieza del laser de TX | N/A | Tipo del receptor | Fotodetector del PIN |
| Voltaje de fuente de alimentación | 3.3V | Corriente de la fuente (típica) | 150mA |
| Protocolos | SFP MSA | Saturación de Rx | > 0dBm |
| Sensibilidad (PRBS) | SD-SDI:<-20dbm> | ||
| Sensibilidad (patológica) | SD-SDI:<-16dbm> | ||
| Diagnóstico de Digitaces | Con | Garantía | 3 años |
| OEM/ODM | Apoyado | MTBF | 1,000,000Hours |
| Uso | SD/HD/3G/6G SDI | ||
Descripción

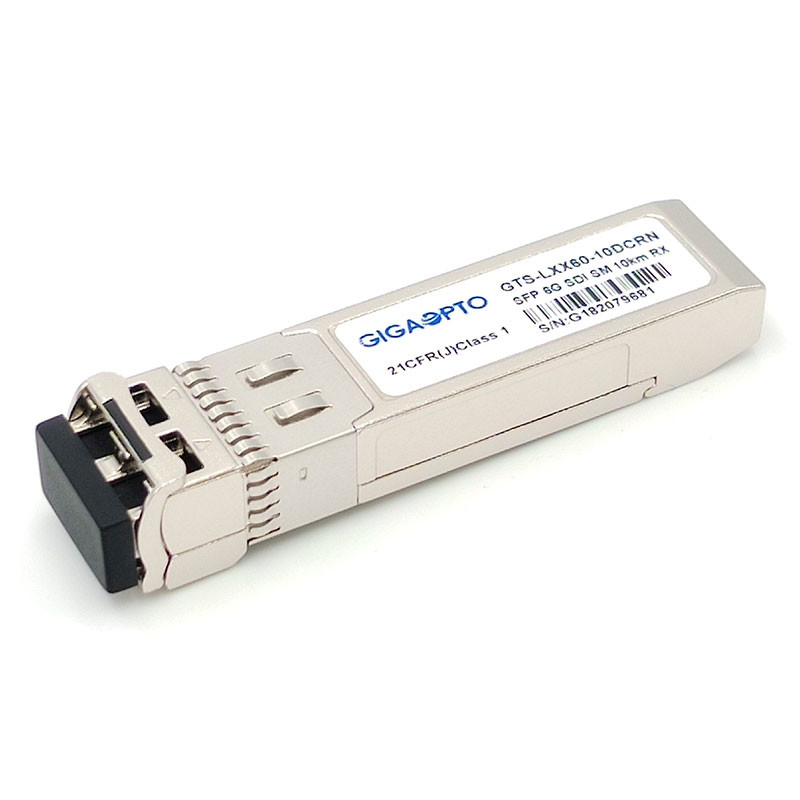

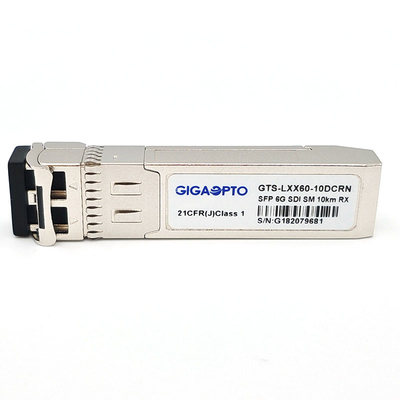

Módulo de receptor video del GTS-LXX60-10DCRN 6G SFP de Gigaopto el solo se diseña para los usos monocanal de la transmisión video. Apoya las tarifas de datos de 50Mb/s a 5.94Gb/s. Este módulo de receptor se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para las tarifas seriales SMPTE los 259M, SMPTE los 344M, SMPTE los 292M y SMPTE los 424M y ST-2081. Una transmisión máxima puede alcanzar el hasta 10km sobre fibra del solo modo vía la longitud de onda 1310nm con un conector a una cara del LC
El receptor consiste en un fotodiodo del PIN integrado con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los receptores son compatibles con el acuerdo de la Multi-fuente de SFP (MSA) y SFF-8472.
Características
Usos
PIN Definition
