Datos del producto:
|
| Nombre del artículo: | transmisores duales de 6G SDI BIDI | Velocidad: | 50Mb/s - 5.94Gb/s |
|---|---|---|---|
| tecnología: | TX dual en un BOSA, BIDI | Longitud de onda de centro: | 1310nm_TX1/1490nm_TX2 |
| Conector óptico: | Simplex del LC | Longitud de cable: | el 10km |
| MSA/Non MSA: | No MSA |

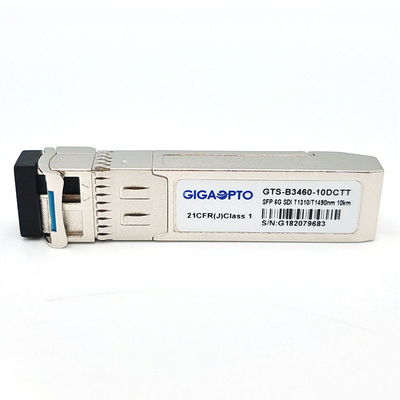

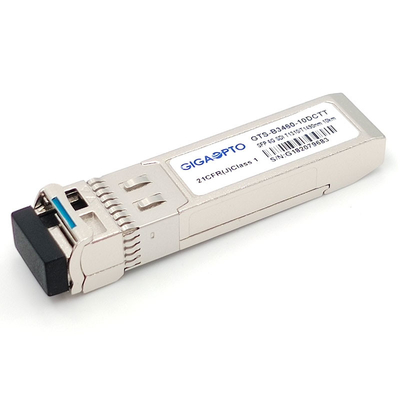

módulos de transmisores duales de 6G SDI SMPTE SFP TX1310nm TX1490nm el 10km SMF BIDI LC NO-MSA
Especificación funcional
| Nombre del artículo | transmisor dual de 6G SDI SMPTE SFP | P/N | GTS-B3460-10DCTT |
| Tipo del módulo | TX dual en BOSA, 1 fibra | Max Bit Rate | 5.94Gbps |
| Factor de forma | SFP BIDI | Ambiente | Funcionamiento de -5 a 70°C |
| Longitud de onda de centro (TX) | 1310nm_TX1/1490nm_TX2 | Max Fiber Distance | el 10km @ los 9/125μm SMF |
| Interfaz | LC a una cara UPC | Tipo de cable | Fibra del solo modo |
| Transmisor | DFB | Pieza del receptor | N/A |
| Voltaje de fuente de alimentación | 3.3V | Fuente actual | 500mA (máximo) |
| Poder de la salida de TX (dBm) | -8~0 dBm | Ratio de la extinción | >3.5dB |
| Diagnóstico de Digitaces | Ayuda (defecto) | Pin Assignment | No-MSA Pinout |
| Uso | SD/HD/3G/6G SDI | ||
Descripción
El GTS-B3460-10DCTT de Gigaopto es un 1 módulo de transmisores en doble canal bidireccional de la fibra diseñado para transmitir señales digitales seriales ópticas según lo definido en SMPTE 297-2006. Apoya las tarifas de datos de 143Mb/s a las tarifas seriales 5.94Gb/s.This que el módulo de transmisor dual se diseña específicamente para el funcionamiento robusto en presencia de los modelos patológicos del SDI para SMPTE los 259M, SMPTE los 344M, SMPTE los 292M, SMPTE los 424M y ST-2081.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Es con la independiente dos 1310 1490 del laser del nanómetro transmisores del nanómetro y. Una distancia máxima de 10 kilómetros es realizable con las señales patológicas 6Gb/s.
Características
Anuncio publicitario: -5°C~70°C
Uso
Estándar
Definición del Pin
| Pin ningún | Símbolo | Nombre/descripción | Poder Seq. | Notas |
| 1 | VeeT | Tierra del transmisor | 1r | |
| 2 | NC | No conectado | 3ro | |
| 3 | NC | No conectado | 3ro | |
| 4 | MOD_ABS | El módulo ausente, conecta con VeeT en módulo | 3ro | 1 |
| 5 | LCC | línea de dos hilos del reloj de la interfaz en serie, LVTTL-I | 3ro | 2 |
| 6 | SDA | línea de datos de dos hilos de la interfaz en serie, LVTTL-I/O | 3ro | 2 |
| 7 | VeeT | Tierra del transmisor | 1r | |
| 8 | TD2+ |
DATOS No-invertidos del transmisor (1310nm) adentro. La CA se juntó. CML-I |
3ro | |
| 9 | TD2- |
DATOS invertidos del transmisor (1310nm) adentro. La CA se juntó. CML-I |
3ro | |
| 10 | TX2_DIS |
Entrada de la neutralización del transmisor (1310nm), LVTTL-I Alto: Transmisor apagado Punto bajo: Transmisor encendido |
3ro | 3 |
| 11 | Vire | Tierra del receptor | 1r | |
| 12 | NC | No conectado | 3ro | |
| 13 | NC | No conectado | 3ro | |
| 14 | VeeT | Tierra del transmisor | 1r | |
| 15 | VccT | Fuente de alimentación del transmisor | 2do | |
| 16 | VccT | Fuente de alimentación del transmisor | 2do | |
| 17 | VeeT | Tierra del transmisor | 1r | |
| 18 | TD1+ |
DATOS No-invertidos del transmisor (1490nm) adentro. La CA se juntó. CML-I |
3ro | |
| 19 | TD1- |
DATOS invertidos del transmisor (1490nm) adentro. La CA se juntó. CML-I |
3ro | |
| 20 | TX1_DIS |
Neutralización del transmisor (1490nm), LVTTL-I Alto: Transmisor apagado Punto bajo: Transmisor encendido |
3ro | 4 |
Poder Seq.: Secuencia del compromiso del Pin durante tapar caliente.
La nota 1. MOD_ABS está conectada con VeeT dentro del módulo.
La nota 2. SDA&SCL (I2C) será levantada con 4.7k - resistores 10kΩ en tablero del anfitrión.
La nota 3. Tx2_DIS se levanta a VccT con un 4.7k - resistor 10kΩ dentro del módulo.
La nota 4. Tx1_DIS se levanta a VccT con un 4.7k - resistor 10kΩ dentro del módulo.
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
