Datos del producto:
|
| Tipo de producto: | 100BASE BIDI dual CSFP | Tarifa de datos: | 155Mbps |
|---|---|---|---|
| Canal 1: | TX1310nm/RX1490nm | Canal 2: | TX1310nm/RX1490nm |
| Transmisión: | los 20km | Tipo de cable: | Fibra del solo modo |
| Palabras claves: | Transmisor-receptor de fibra óptica de 100BASE CSFP | ||
| Resaltar: | Transmisor-receptor de fibra óptica 100BASE,Transmisor-receptor de fibra óptica de CSFP,Módulo óptico de TX1310nm sfp |
||

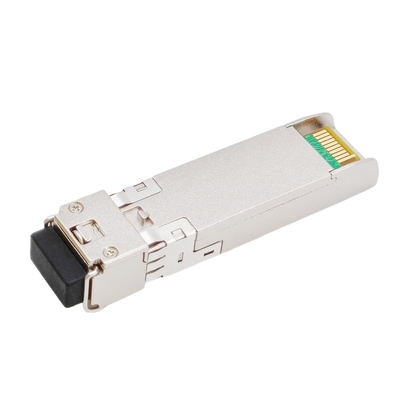

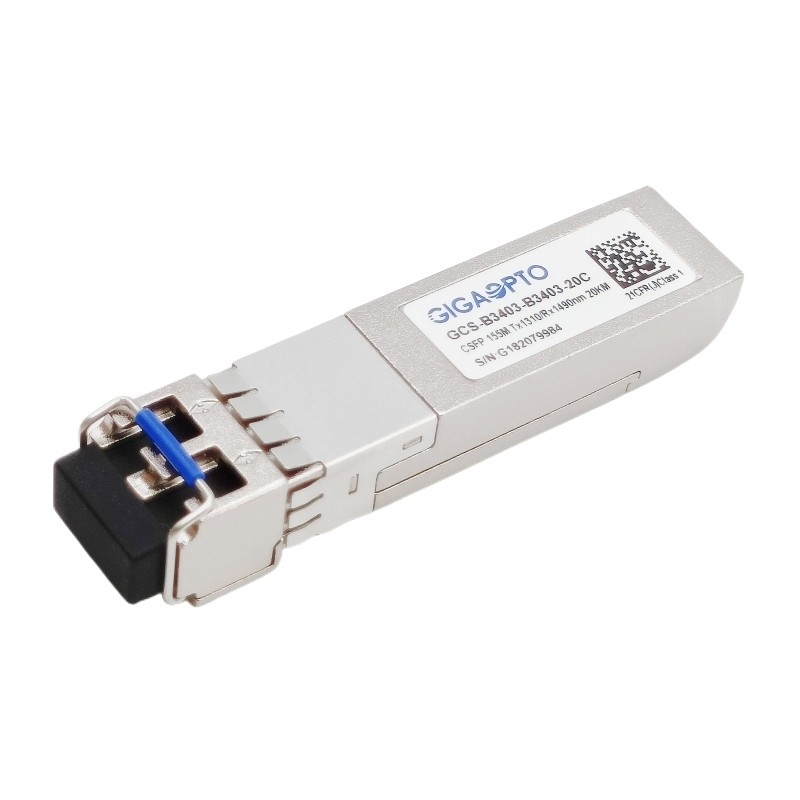

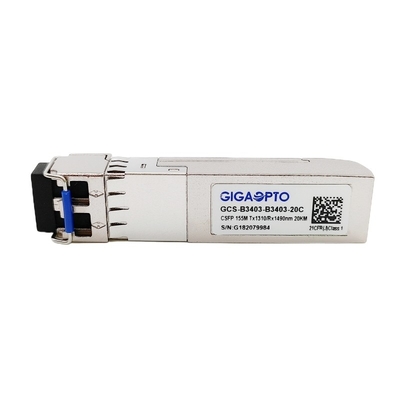

DOM de fibra óptica duales del transmisor-receptor TX1310nmRX1490nm LC los 20km de 100BASE BIDI CSFP
Descripción
El transmisor-receptor óptico bidireccional dual de 100Base CSFP es una versión de SFP con el mismo factor de forma mecánico permitiendo dos canales bidireccionales independientes por puerto.
Para cada canal, esta unidad del transmisor-receptor de 100BASE CSFP consiste en tres secciones: un transmisor del laser de 1310nm DFB, un fotodiodo del PIN 1490nm integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C como se especifica en el SFF-8472, que proporciona monitores en tiempo real de la temperatura, del voltaje de fuente, de la corriente del prejuicio del laser, de la media del laser de potencia de salida, de la recepción de potencia de salida y del etc.
Es idea para Ethernet rápida, usos 100Base-X.
Especificaciones
| Serie de productos | transmisor-receptor de 100Base CSFP | P/N | GCS-B3403-B3403-20C |
| Factor de forma | CSFP | Tipo | 2x BiDi |
| Tarifa de datos | 155Mbps/155Mbps | Cuenta del carril | 2x (Tx/Rx) |
| Distancia | los 20km | Interfaz | 2x LC-a una cara |
| Longitud de onda de TX | 2x 1310nm | Longitud de onda de RX | 2x 1490nm |
| Voltaje | +3.3V (típico) | Consumo de energía | ≤ 1.3W |
| Tipo/carril del transmisor | Laser de DFB | Tipo/carril del receptor | PIN |
| Transmisor de potencia de salida | -14 ~ -8dBm | Sensibilidad del receptor | < -32dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga entrada | > -3dBm |
| Presupuesto de poder (DB) | 18dB | Diagnóstico de Digitaces | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Protocolos | Ethernet rápida, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1260 | 1310 | 1360 | nanómetro | |||
| Anchura espectral (RMS) | ∆λ | 4 | nanómetro | |||||
| De potencia de salida medio | Abadejo | -14 | -8 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1470 | 1490 | 1510 | nanómetro | |||
| Sensibilidad del receptor | -32 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -32 | dBm | |||||
| El LOS afirma | LOSA | -45 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @155Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
