Datos del producto:
|
| Tipo: | 2-fiber 1G CSFP | Tarifa de datos (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1310nm | Longitud de onda de RX: | 2 x 1550nm |
| Componente: | DFB+PIN | Distancia: | los 40km |
| Temperatura: | Anuncio publicitario | Palabras claves: | transmisor-receptor de la fibra de 1.244G CSFP |
| Resaltar: | 1000BASE CSFP,TX1550 CSFP,Transmisor-receptor dual de BIDI |
||
1000BASE CSFP se doblan los DOM del LC del transmisor-receptor de BIDI los 40km TX1550 RX1310 SM
Descripción

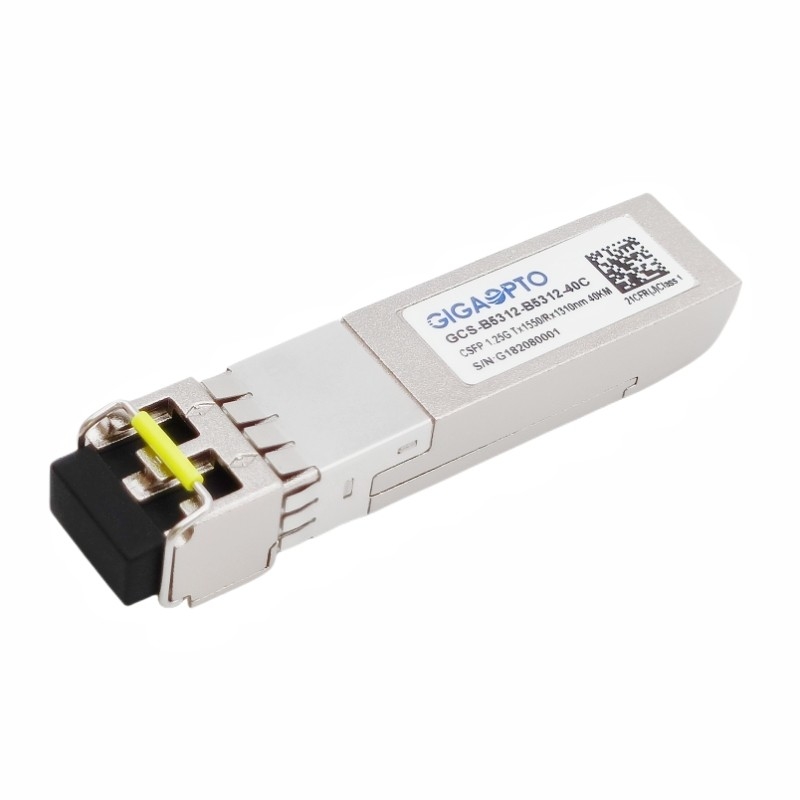

Este transmisor-receptor de GCS-B5312-B5312-40C CSFP es alto rendimiento y el alto producto de la estabilidad que actúa en temperatura estándar, proporciona la producción de 1000Base-BX 2-Channel hasta los 40km sobre la fibra unimodal (SMF) usando una longitud de onda nominal de 1550nmTx/1310nmRx vía un conector del LC.
Para cada canal, el transmisor-receptor consiste en tres secciones: un transmisor del laser de 1550nm DFB, un fotodiodo del PIN 1310nm integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo compacto de la Multi-fuente de SFP (MSA) y SFF-8472. para más información, refieren por favor a SFP MSA
Especificaciones
| Serie de productos | Transmisor-receptor dual de 1000Base CSFP | P/N | GCS-B5312-B5312-40C |
| Paquete | Acuerdo SFP | Tipo | 2 fibra BIDI |
| Dato-tarifa (Gbps) | 1.244G/1.244G | Cuenta del carril | 2x (Tx/Rx) |
| Alcance | los 40km | Conector | Duplex de LC/UPC |
| Longitud de onda de TX | 2x 1550nm | Longitud de onda de RX | 2x 1310nm |
| Voltaje del poder | +3.3V (típico) | Consumo de energía | ≤ 1.3W |
| Tipo de TX | DFB | Tipo de RX | PIN |
| TX de potencia de salida | -5 ~ 0dBm | Sensibilidad de RX | < -25dBm=""> |
| Ratio de la extinción | > 9dB | Saturación | > 0dBm |
| Poder-presupuesto (DB) | 20dB | DDM | Accesorio |
| Ambiente | Funcionamiento: estándar 0 a 70°C | Garantía | 36-month |
| Almacenamiento: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Protocolos | 1000BASE Ethernet, MSA obediente, SFF-8472 | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -5 | 0 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1310 | 1330 | nanómetro | |||
| Sensibilidad del receptor | -25 | dBm | 3 | |||||
| Sobrecarga del receptor | 0 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -27 | dBm | |||||
| El LOS afirma | LOSA | -40 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @1244Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
