Datos del producto:
|
| Tipo de producto: | Acuerdo SFP | Tarifa de datos: | 1.25Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1310nm | Longitud de onda de RX: | 2 x 1490nm |
| Transmisión: | los 20km | Tipo de cable: | SMF |
| Palabras claves: | transmisor-receptor de fibra óptica de 1.25G CSFP | ||
| Resaltar: | SFP CSFP,1.25G CSFP,Acuerdo dual SFP de BIDI |
||

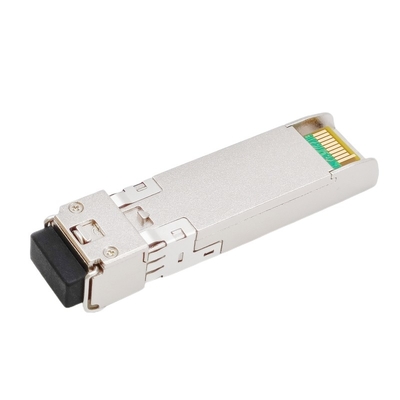

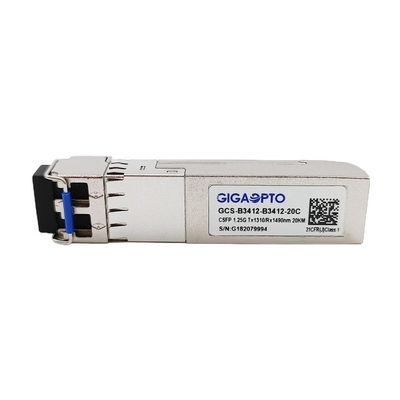

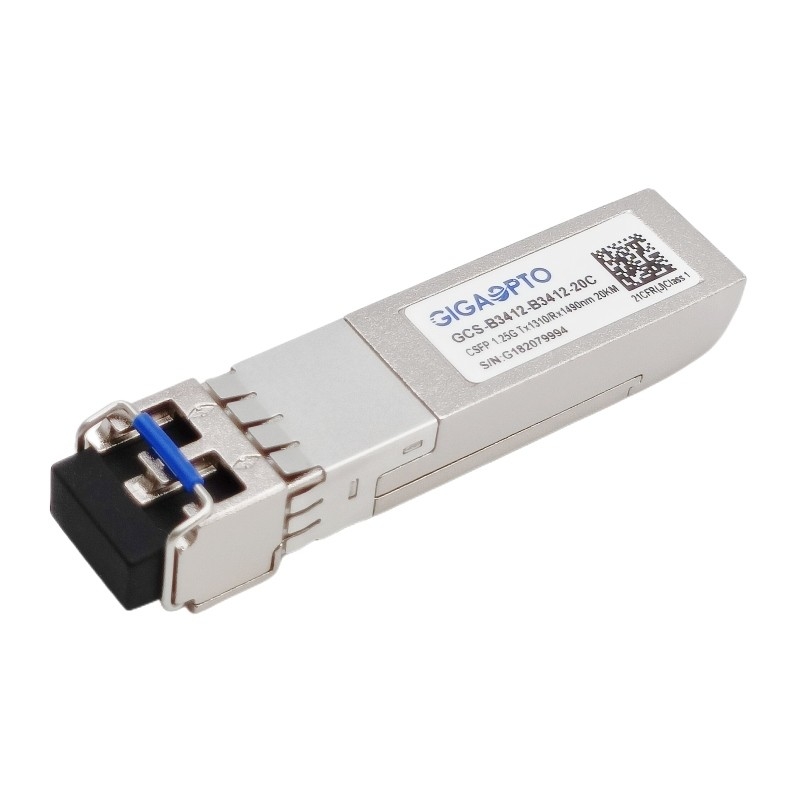

DOM duales de SFP del acuerdo 1.25G (CSFP) BIDI TX1310nm RX1490nm los 20km LC
Descripción
Este transmisor-receptor compacto bidireccional de SFP de la fibra 1000Base 2 es una versión de SFP con el mismo factor de forma mecánico permitiendo dos canales bidireccionales independientes por puerto. Se diseña para utilizar en los usos de alta densidad del canal de la fibra del gigabit Ethernet/1G, proporcionando vínculos de los 20km usando la longitud de onda nominal de TX1310nm/RX1490nm sobre fibra estándar del solo modo.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un autobús de la serie de I2C especificadas en MSA SFF-8472. La sección del transmisor utiliza un laser múltiple del pozo 1310nm DFB del quántum y es un laser de la clase 1 obediente según IEC internacional 60825 del estándar de seguridad. El receptor que la sección utiliza un preamplificador integrado del detector 1490nm (IDP) montó en un jefe óptico y un poste-amplificador limitador IC.
El transmisor-receptor de CSFP es completamente obediente condensar la opción enchufable 2 y SFF-8472 de MSA del pequeño factor de forma (CSFP).
Especificaciones
| Serie de productos | Transmisor-receptor de la fibra CSFP | Número de parte | GCS-B3412-B3412-20C |
| Factor de forma | CSFP | Tipo | 2x BiDi LX |
| Tarifa de datos | 1.25G/1.25G | Cuenta del carril | 2x (Tx/Rx) |
| Distancia | los 20km | Conector | 2x LC-a una cara |
| Longitud de onda de TX | 2x 1310nm | Longitud de onda de RX | 2x 1490nm |
| Voltaje de fuente de alimentación | +3.3V (típico) | Consumo de energía | ≤ 1.3W |
| Tipo/carril del transmisor | Punto de congelación | Tipo/carril del receptor | PIN |
| Transmisor de potencia de salida | -9 ~ -3dBm | Sensibilidad del receptor | < -22dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga entrada | > -3dBm |
| Presupuesto de poder (DB) | 13dB | Diagnóstico de Digitaces | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Conformidad | seguridad obediente, opción 2, IEEE 802.3z, RoHS, SFF-8472 de 1000Base BX20 IEEE802.3ah, del CE, de la clase 1 FDA y de laser IEC60825-1 de CSFP MSA | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Consumo de energía | 1,32 | W | ||||
| Fuente actual | Icc | 400 | mA | |||
| Transmisor | ||||||
| Tolerancia de terminación única del voltaje entrado | -0,3 | 4,0 | V | |||
| Oscilación diferenciado del voltaje entrado | Vin, pp | 200 | 2400 | mVpp | ||
| Impedancia de entrada diferenciada | Zin | 90 | 100 | 110 | Ohmio | |
| Transmita la neutralización para afirmar tiempo | 5 | nosotros | ||||
| Transmita el voltaje de la neutralización | Vdis | Vcc-1.3 | Vcc | V | ||
| Transmita para permitir voltaje | Ven | Vee-0.3 | 0,8 | V | ||
| Receptor | ||||||
| Oscilación diferenciado del voltaje de salida | Vout, pp | 500 | 900 | mVpp | ||
| Impedancia de salida diferenciada | Zout | 90 | 100 | 110 | Ohmio | |
| Tiempo de la subida/caída de la salida de datos | Tr/Tf | 100 | picosegundo |
el 20% a el 80% |
||
| El LOS afirma voltaje | VlosH | Vcc-1.3 | Vcc | V | ||
| El LOS De-afirma voltaje | VlosL | Vee-0.3 | 0,8 | V | ||
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas |
| Transmisor | ||||||
| Longitud de onda de centro | λC | 1260 | 1310 | 1360 | nanómetro | |
| Ancho de banda del espectro (RMS) | σ | 3,5 | nanómetro | |||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||
| Poder óptico medio | PAVG | -9 | -3 | dBm | 1 | |
| Ratio óptico de la extinción | ER | 9 | DB | |||
| Transmisor de potencia de salida | POff | -45 | dBm | |||
| Máscara de ojo del transmisor | Obediente con 802.3z (seguridad de laser de la clase 1) | 2 | ||||
| Receptor | ||||||
| Longitud de onda de centro | λC | 1470 | 1490 | 1510 | nanómetro | |
| Sensibilidad del receptor (poder medio) | Senador. | -20 | dBm | 3 | ||
| Poder entrado de la saturación (sobrecarga) | Psat | -3 | dBm | |||
| El LOS afirma | LOSA | -36 | DB | 4 | ||
| El LOS De-afirma | LOSD | -21 | dBm | 4 | ||
| Histéresis del LOS | LOSH | 0,5 | 2 | 6 | dBm | |
Notas:
1. Medida en el modelo de 2^7-1 NRZ PRBS
2. Definición de la máscara de ojo del transmisor.
3. Medido con la fuente de luz 1310nm, ER=9dB; AZUFAIFAS =<10>
Pin Assignment y Pin Description
Diagrama de los número pin y de los nombres del bloque de conector del tablero del anfitrión
| PIN | Nombre | Nombre/descripción | Notas |
| 1 | UVE | Tierra del transmisor | La UVE se puede internamente conectar dentro del módulo de SFP |
|
2 |
FALTA DE TX |
Falta del transmisor. |
La falta de TX es una salida abierta del colector/del dren, que se debe levantar con un resistor de 4.7K- 10K en el tablero del anfitrión. Nota 1 para más información |
| 3 | TX1_Disable | Neutralización del transmisor de Ch A | El canal A del módulo inhabilita la función |
|
4 |
MOD_DEF2 |
los Dos-alambres interconectan datos |
interfaz serial de la identificación de 2 alambres, SDA |
| 5 | MOD_DEF1 | los Dos-alambres interconectan el reloj | interfaz serial de la identificación de 2 alambres, LCC |
| 6 | TD2- | Invertido transmita los datos entrados de Ch B | Éstos son el transmisor diferenciado ponen. CA-se juntan, las líneas diferenciadas con la terminación diferenciada 100 dentro del módulo. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión |
|
7 |
TD2+ |
Transmita los datos entrados de Ch B |
|
|
8 |
LOS1 |
Pérdida de señal de Ch A |
Pérdida de función detectada señal. Nota 2 para más información. |
| 9 | RD2+ | Los datos recibidos hicieron salir de Ch B | Éstas son las salidas diferenciadas del receptor. Son CA juntadas 100 líneas diferenciadas que se deban terminar con 100 (diferencial) en el usuario SERDES. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión. |
|
10 |
RD2- |
Salida de datos recibidos invertida de Ch B |
|
|
11 |
UVE |
Tierra del transmisor-receptor |
La UVE se puede internamente conectar dentro del módulo de SFP. |
|
12 |
RD1- |
Salida de datos recibidos invertida de Ch A | Éstas son las salidas diferenciadas del receptor. Son CA juntadas 100 líneas diferenciadas que se deban terminar con 100 (diferencial) en el usuario SERDES. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión. |
|
13 |
RD1+ |
Los datos recibidos hicieron salir de Ch A |
|
|
14 |
LOS2 |
Pérdida de señal de CH B |
Pérdida de función detectada señal. Nota 2 para más información. |
| 15 | VCCR | Poder del receptor | 3.3V± el 5%. Nota 3 para más información |
|
16 |
VCCT |
Poder del transmisor |
3.3V± el 5%. Nota 3 para más información |
| 17 | TX2_Disable | Neutralización del transmisor de Ch B | El canal B del módulo inhabilita la función |
|
18 |
TD1+ |
Transmita los datos entrados de Ch A |
Éstos son el transmisor diferenciado ponen. Son líneas diferenciadas CA-juntadas con la terminación diferenciada 100 dentro del módulo. El acoplamiento de la CA se hace dentro del módulo y no se requiere así en el tablero del anfitrión |
|
19 |
TD1- |
Invertido transmita los datos entrados de Ch A | |
|
20 |
UVE |
Tierra del transmisor-receptor |
La UVE se puede internamente conectar dentro del módulo de SFP. |
Notas:
1. Cuando es alta, la salida indica una falta del laser de una cierta clase en el canal A o el canal B. El anfitrión leerá el canal A/B para los detalles: Falta de TX del canal A si el pedazo 2 es sistema en [A2H: 110]; Falta de TX del canal B si el pedazo 2 es sistema en [B2H: 110]. El punto bajo indica la operación normal. En el estado bajo, la salida será tirada a < 0="">
2. Cuando es alta, esta salida indica que el poder óptico recibido está debajo de la sensibilidad a lo peor del receptor (como definido por el estándar funcionando). El punto bajo indica la operación normal. En el estado bajo, la salida será tirada a < 0="">
Dimensiones mecánicas
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
