Datos del producto:
|
| Tipo: | transmisor-receptor de 10Gbps CSFP+ | Tarifa de datos (Gbps): | 10.3Gbps/10.3Gbps |
|---|---|---|---|
| Factor de forma: | CSFP+ | Longitud de onda (Ch1): | TX1310nm/RX1270nm |
| Longitud de onda (Ch2): | TX1270nm/RX1330nm | Componente: | DFB+PIN |
| Transmisión: | los 20km | DOM/DDM: | Apoyado |
| Palabras claves: | 2 transmisor-receptor los 20km de la fibra BIDI | ||
| Resaltar: | 10G acuerdo SFP,DOM Compact SFP,Transmisor-receptor dual de BIDI |
||
transmisor-receptor Ch1-TX1330RX1270 Ch2-TX1270RX1330 los 20km LC SM del acuerdo SFP+ de la fibra 10.3Gbps 2

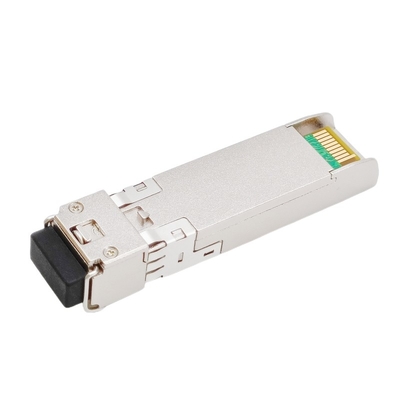

Descripción

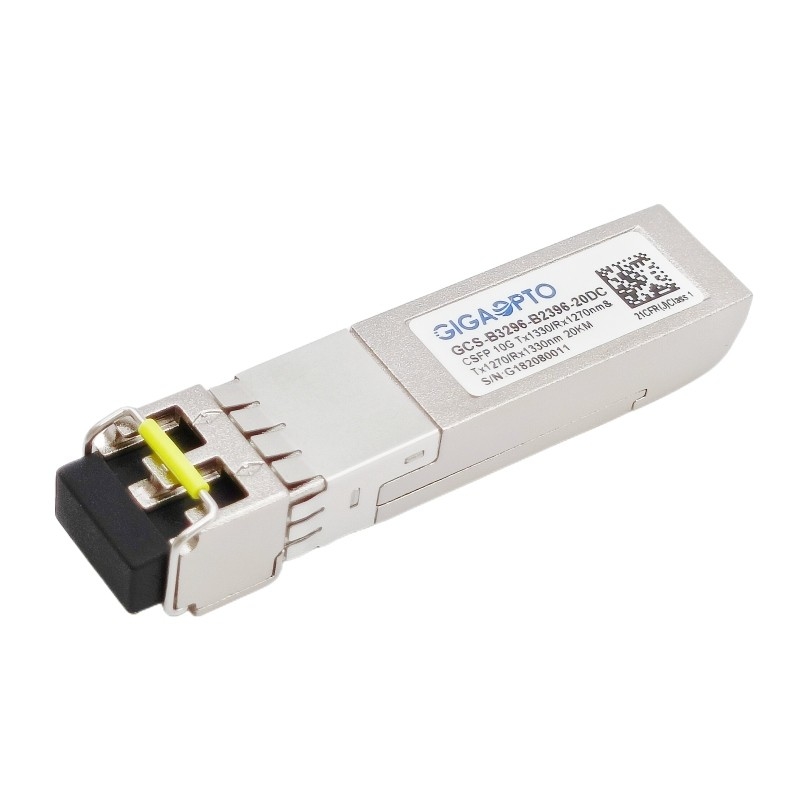

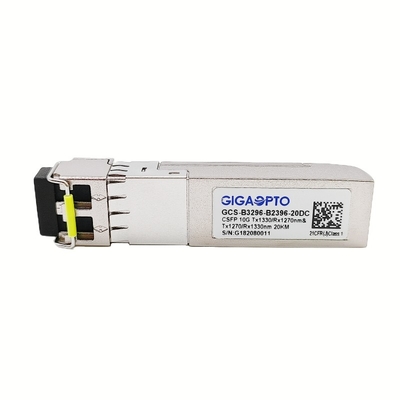

El transmisor-receptor de GCS-B3296-B2396-20DC es un módulo enchufable del pequeño factor de forma para las comunicaciones de datos ópticas seriales bidireccionales tales como IEEE 802.3ae 10GBASE-BX usando 1270/1330 transmisor del nanómetro y 1330/1270 receptor del nanómetro.
Este transmisor-receptor de CSFP+ es completamente obediente con la opción enchufable 2 de MSA del pequeño factor de forma compacto (CSFP) para 10GBASE-LR y el canal de la fibra, permitiendo dos canales bidireccionales independientes por puerto.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C como se especifica en MSA SFF-8472.
Especificaciones
| Nombre de producto | transmisor-receptor de 10G CSFP+ | P/N | GCS-B3296-B2396-20DC |
| Factor de forma | CSFP+ | Tipo | fibra 2 bidireccional |
| Tasa de bits (CH1/CH2)) | 10.3Gbps/10.3Gbps | Cuenta del carril | 2x (Tx/Rx) |
| Transmisión | los 20km | Interfaz | Duplex UPC del LC |
| Longitud de onda de centro (CH1) | TX1330nm/RX1270nm | Longitud de onda de centro (CH2) | TX1270nm/RX1330 |
| Voltaje del poder | +3.3V (típico) | Disipación de poder | ≤ 2.0W |
| Tipo del transmisor (CH1/CH2) | DFB | Tipo del receptor (CH1/CH2) | PIN+TIA |
| Poder de TX por el canal | -2~ +3dBm | Sensibilidad de RX por el canal | < -13dBm=""> |
| Ratio de la extinción | > 3.5dB | Saturación de RX | > 0.5dBm |
| Presupuesto óptico (DB) | 11dB | Diagnóstico de Digitaces | ayuda |
| Temperatura del ambiente | Funcionamiento: 0 a 70°C | Garantía | 36-month |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 30gram | |
| Conformidad | vínculos de Ethernet 10G, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Mínimo. | Típico | Máximo. | Unidad |
| diámetro SMF de base de los 9µm | L | 20 | kilómetro | ||
| Tarifa de datos | 1,25 | 10,3 | Gbps | ||
| Transmisor | |||||
| Longitud de onda de centro | λC | 1260 | 1270 | 1280 | nanómetro |
| Anchura espectral (- 20dB) | Δλ | 1 | nanómetro | ||
| De potencia de salida medio * (note3) | Abadejo | -2 | 3 | dBm | |
| Ratio @ 1250Mbps de la extinción | ER | 3,5 | DB | ||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | ||
| Pena del transmisor y de la dispersión | TDP | 2 | DB | ||
| Poder medio APAGADO del transmisor | -30 | dBm | |||
| Receptor | |||||
| Longitud de onda de centro | λC | 1320 | 1330 | 1340 | nanómetro |
| Receptor Sensitivity* (note4) | Pmin | -13 | dBm | ||
| Sobrecarga del receptor | Pmax | 0,5 | dBm | ||
| Pérdida de vuelta | 12 | DB | |||
| El LOS De-afirma | LOSD | -14 | dBm | ||
| El LOS afirma | LOSA | -30 | dBm | ||
Note3: La salida se junta en una fibra los 9/125μm unimodal.
Note4: Medido con el ER peor, las AZUFAIFAS menos que 1E-12 y PRBS 231-1 en 10.3125Gbps.
Dimensiones mecánicas
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
