Datos del producto:
|
| Tipo de producto: | CSFP LX | Tarifa de datos: | 1.25Gbps/1.25Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1490nm | Longitud de onda de RX: | 2 x 1310nm |
| Distancia del vínculo: | los 20km | Medios: | Fibra del solo modo |
| Palabras claves: | 2 módulo del transmisor-receptor de los canales BIDI CSFP | ||
| Resaltar: | 2 canales BIDI CSFP,1000Base BIDI CSFP,Módulo compacto del transmisor-receptor de SFP |
||

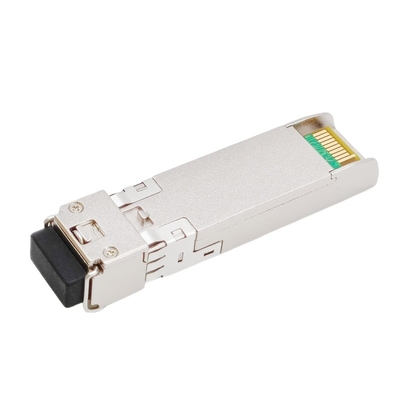

1000Base 2 canaliza los DOM del módulo TX1490nm/RX1310nm los 20km LC del transmisor-receptor de BIDI CSFP
Descripción
El transmisor-receptor de CSFP BIDI LX20 está con dos canales de comunicación de datos independientes, para cada canal separado que esta unidad del transmisor-receptor utiliza un transmisor altamente confiable del laser de 1490nm DFB y un receptor de 1310nm PIN Photodiode, que permitirán a vendedores de sistema de la red aumentar la producción portuaria de la densidad y de datos, mientras que reduce coste de equipo de red.
Este módulo de CSFP BIDI LX20 apoya tarifa de datos 1.063-1.25Gbps y los usos tales como Gigabit Ethernet (1.25Gbps) y el canal de la fibra 1G (1.0625Gbps), un vínculo máximo hasta los 20km, actúa en la gama de temperaturas estándar 0°-70°C y tiene interfaz doble del LC.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de supervisión de diagnóstico ópticas de DDM/DOM están disponibles a través de un interfaz de I2C, con proporcionar la información de diagnóstico sobre las actuales condiciones de funcionamiento.
Este transmisor-receptor de CSFP BIDI LX20 es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Especificaciones

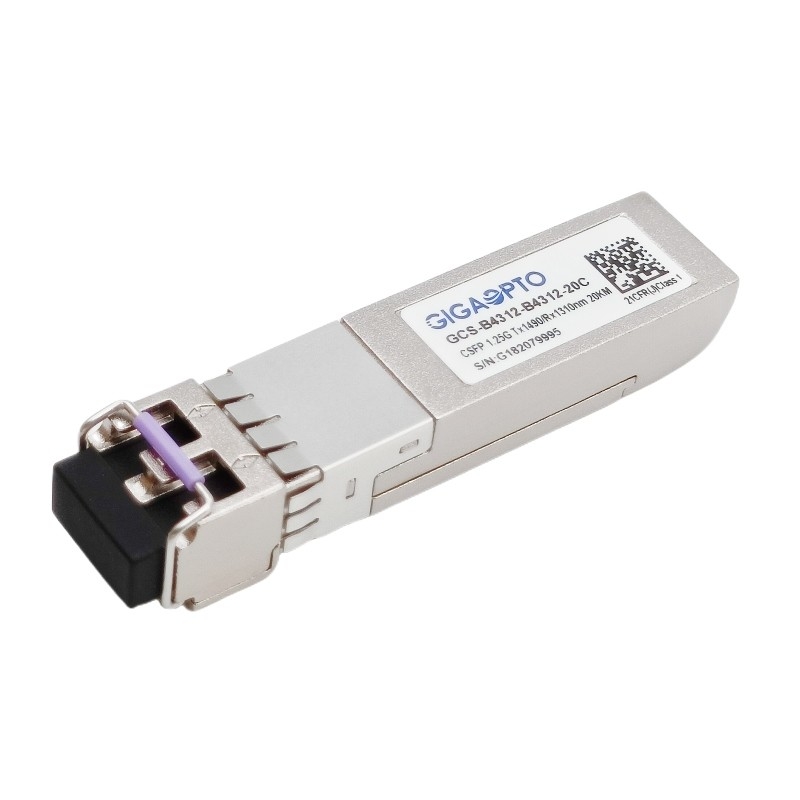

| Serie de productos | Transmisor-receptor bidireccional de CSFP | Número de parte | GCS-B4312-B4312-20C |
| Paquete | CSFP | Tipo | 2x BiDi LX |
| Tasa de bits (Gbps) | 1.25G/1.25G | Cuenta del carril | 2x (Tx/Rx) |
| Max Reach | los 20km | Interfaz | PC dual del LC |
| Longitud de onda de TX (típica) | 2x 1490nm | Longitud de onda de RX (típica) | 2x 1310nm |
| Voltaje de fuente de alimentación | +3.3V (típico) | Disipación de poder | ≤ 1.3W |
| Tipo del laser | DFB | Tipo del paladio | PIN |
| TX de potencia de salida | -9 ~ -3dBm | Sensibilidad de RX | < -22dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga | > -3dBm |
| Presupuesto de poder (DB) | 13dB | Diagnóstico de Digitaces | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | 3 años |
| Almacenamiento: -40°C a 85°C | Peso | 0.025kg | |
| Protocolos | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1470 | 1490 | 1510 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -9 | -3 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1330 | nanómetro | ||||
| Sensibilidad del receptor | -23 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -23 | dBm | |||||
| El LOS afirma | LOSA | -35 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 27-1 @1250Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
Circuito de interfaz recomendado
