Datos del producto:
|
| Tipo de producto: | 1000Base dual CSFP BIDI LX | Tarifa de datos: | 1.25Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1310nm | Longitud de onda de RX: | 2 x 1550nm |
| Componente: | FP+PIN | Longitud de cable: | los 20km |
| Medios: | G.652 SMF | Punto culminante: | Transmisor-receptor compacto de la fibra de SFP |
| Resaltar: | BIDI CSFP,módulo del csfp,módulo del transmisor-receptor de 1G SFP |
||

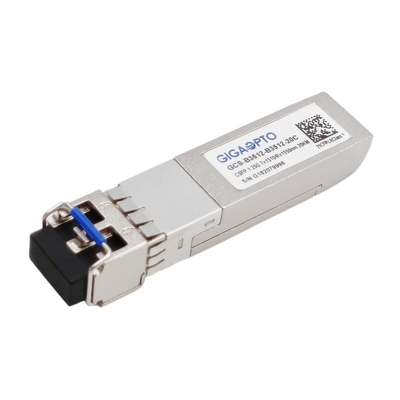

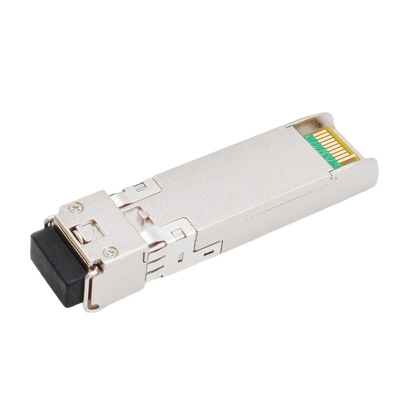

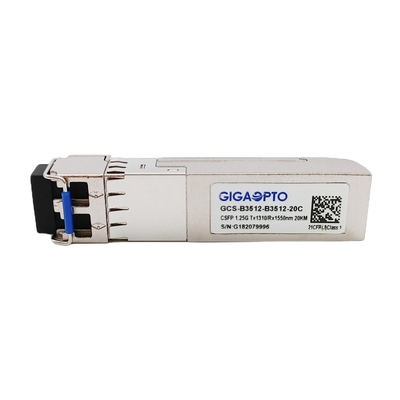

1.25G acuerdo SFP (CSFP) BiDI dual 1310nm TX 1550 nanómetro RX los 20km
Descripción
Este pequeño transmisor-receptor compacto del factor de forma CSFF se diseña para proporcionar las corrientes bidireccionales duales del tráfico usando un puerto de SFP, doblando así la densidad portuaria y el consumo de energía de reducción con mitad del número de puertos requeridos, apoya 2 x 1000Mbps los hasta 20km sobre fibra del solo modo 9/125um.
El transmisor-receptor de CSFP BIDI LX está con dos canales de comunicación de datos independientes, para cada canal separado que este transmisor-receptor utiliza el transmisor altamente confiable del laser del punto de congelación 1310nm y el receptor de 1550nm PIN Photodiode, todo el módulo para satisfacer requisitos de seguridad de laser de la clase 1.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472.
Este transmisor-receptor de CSFP LX es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Especificaciones
| Serie de productos | 1G dual CSFP | Número de parte | GCS-B3512-B3512-20C |
| Paquete | CSFP | Tipo | 2x BiDi LX |
| Tasa de bits (Gbps) | 2x 1.25G | Cuenta del carril | 2x (Tx/Rx) |
| Max Link Length | los 20km | Conector | LC/UPC dual |
| Longitud de onda de TX (típica) | 2x 1310nm | Longitud de onda de RX (típica) | 2x 1550nm |
| Voltaje de fuente de alimentación | +3.3V (típico) | Disipación de poder | ≤ 1.3W |
| Componente de TX | Punto de congelación | Componente de RX | PIN |
| Poder medio de TX | -9 ~ -3dBm | Sensibilidad de RX | < -22dBm=""> |
| Ratio de la extinción | > 9dB | Saturación de RX | > -3dBm |
| Presupuesto óptico (DB) | 13dB | DOM | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | 3 años |
| Almacenamiento: -40°C a 85°C | Peso | 0.025kg | |
| Protocolos | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1260 | 1310 | 1360 | nanómetro | |||
| Anchura espectral (RMS) | ∆λ | 4 | nanómetro | |||||
| De potencia de salida medio | Abadejo | -9 | -3 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1480 | 1550 | 1580 | nanómetro | |||
| Sensibilidad del receptor | -23 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -23 | dBm | |||||
| El LOS afirma | LOSA | -35 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 27-1 @1250Mbps, AZUFAIFAS ≤1×10-12.
4. internamente CA-juntado.
