Datos del producto:
|
| Tipo: | 2-fiber 1G CSFP | Tarifa de datos (Gbps): | 1.244Gbps/1.244Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1310nm | Longitud de onda de RX: | 2 x 1550nm |
| Componente: | DFB+PIN | Distancia: | los 40km |
| Temperatura: | Anuncio publicitario | Palabras claves: | módulo del csfp |
| Resaltar: | Acuerdo SFP de 2 fibras,1.244Gbps acuerdo SFP,DOM SFP |
||

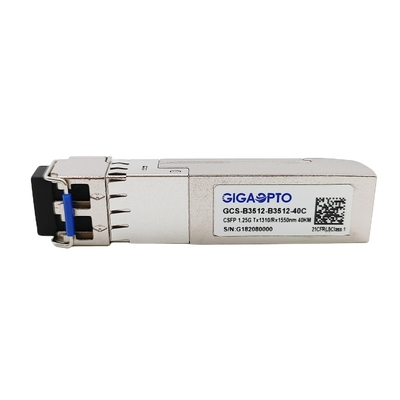

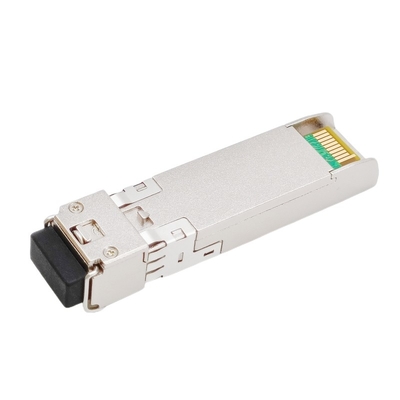

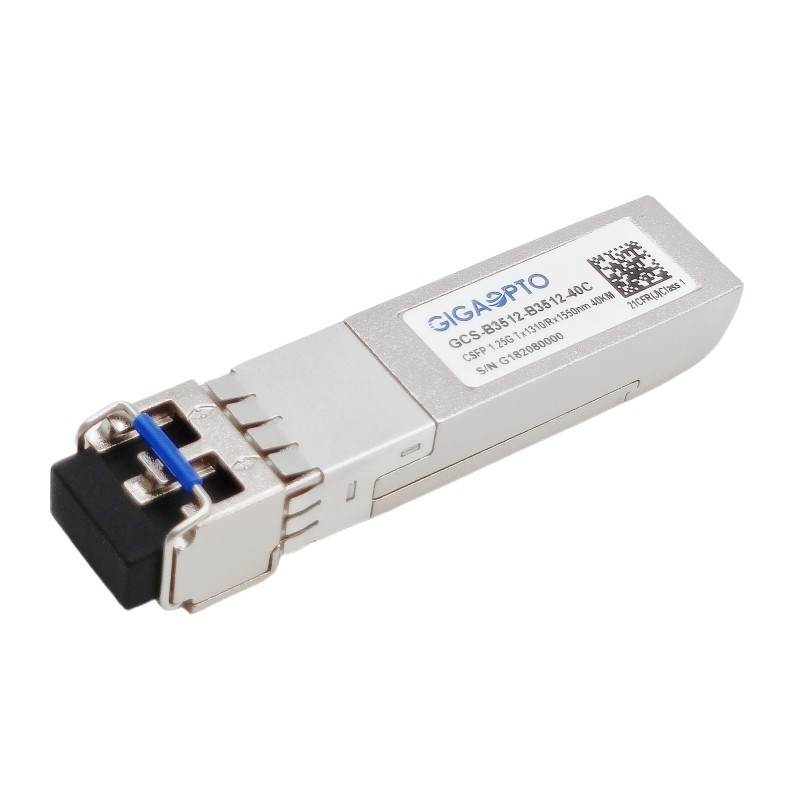

2 DOM de SFP BIDI 1310nm/1550nm SMF los 40km LC del acuerdo de la fibra 1.244Gbps
Descripción
Este 1000Base 2 los transmisores-receptores del canal CSFP BIDI son alto rendimiento, módulos rentables que apoyan 1.244Gbps y la distancia de transmisión de los 40km con SMF.It está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un autobús de la serie de I2C especificadas en MSA SFF-8472.
El transmisor-receptor consiste en la unidad óptica bidireccional del transmisor-receptor de 2 canales con cinco secciones: el conductor del LD, el amplificador limitador, el monitor de diagnóstico digital, tipo del laser (el laser de DFB) y el fotodetector del PIN.
La salida óptica puede ser discapacitada por una entrada de alto nivel de la lógica de TTL de la neutralización de Tx, y el sistema también puede inhabilitar el módulo vía I2C. La falta de Tx se proporciona para indicar esa degradación del laser. La pérdida de salida de la señal (LOS) se proporciona para indicar la pérdida de una señal óptica de la entrada del receptor o la situación del vínculo con el socio. El sistema puede también conseguir la información del LOS (o vínculo) /Disable/Fault vía el acceso del registro de I2C. SFP convencional funcionará cuando está tapado en A.C. - zócalo de SFP, al mismo tiempo ningún daño a C-SFP y al tablero del anfitrión si el módulo de C-SFP se tapa en un zócalo convencional de SFP
El transmisor-receptor compacto de SFP (CSFP) es completamente obediente condensar la opción enchufable 2 y SFF-8472 de MSA del pequeño factor de forma (CSFP).
Especificaciones
| Serie de productos | 2 transmisor-receptor del canal CSFP | P/N | GCS-B3512-B3512-40C |
| Factor de forma | Acuerdo SFP | Tipo | BiDi dual EX |
| Tarifa de datos (Gbps) | 1.244G/1.244G | Cuenta del carril | 2x (Tx/Rx) |
| Max Cable Length | los 40km | Conector/polaco | Duplex de LC/UPC |
| Longitud de onda de TX | 2x 1310nm | Longitud de onda de RX | 2x 1550nm |
| Voltaje del poder | +3.3V (típico) | Consumo de energía | ≤ 1.3W |
| Tipo del LD | DFB | Tipo del paladio | PIN |
| Poder medio de TX | -5 ~ 0dBm | Sensibilidad de RX | < -25dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga | > 0dBm |
| Poder-presupuesto (DB) | 20dB | Diagnósticos de Digitaces | Ayuda |
| Temperatura | Funcionamiento: Anuncio publicitario 0 a 70°C | Garantía | 36-month |
| Almacenamiento: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformidad | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1300 | 1310 | 1320 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -5 | 0 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | |||
| Sensibilidad del receptor | -25 | dBm | 3 | |||||
| Sobrecarga del receptor | 0 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -27 | dBm | |||||
| El LOS afirma | LOSA | -40 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @1244Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
