Datos del producto:
|
| Tipo de producto: | 100BASE CSFP LX20 | Tasa de bits: | 155Mbps/155Mbps |
|---|---|---|---|
| Longitud de onda (Ch1): | TX1550nm/RX1310nm | Longitud de onda (Ch2): | TX1550nm/RX1310nm |
| Distancia del vínculo: | los 20km | Conector: | LC dual |
| DOM/DDM: | Apoyado | ||
| Resaltar: | 100BASE acuerdo SFP,Acuerdo SFP de TX1310nm,Fibra óptica bidireccional de RX1550nm |
||
DOM de fibra óptica bidireccionales duales del transmisor-receptor TX1310nmRX1550nm LC los 20km de 100BASE CSFP
Descripción

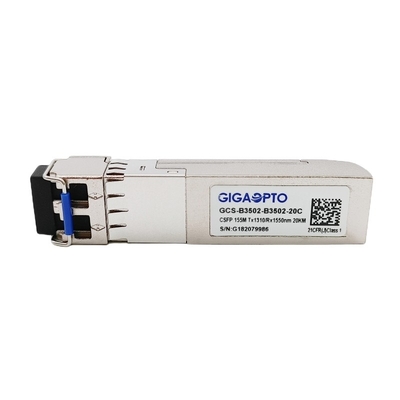

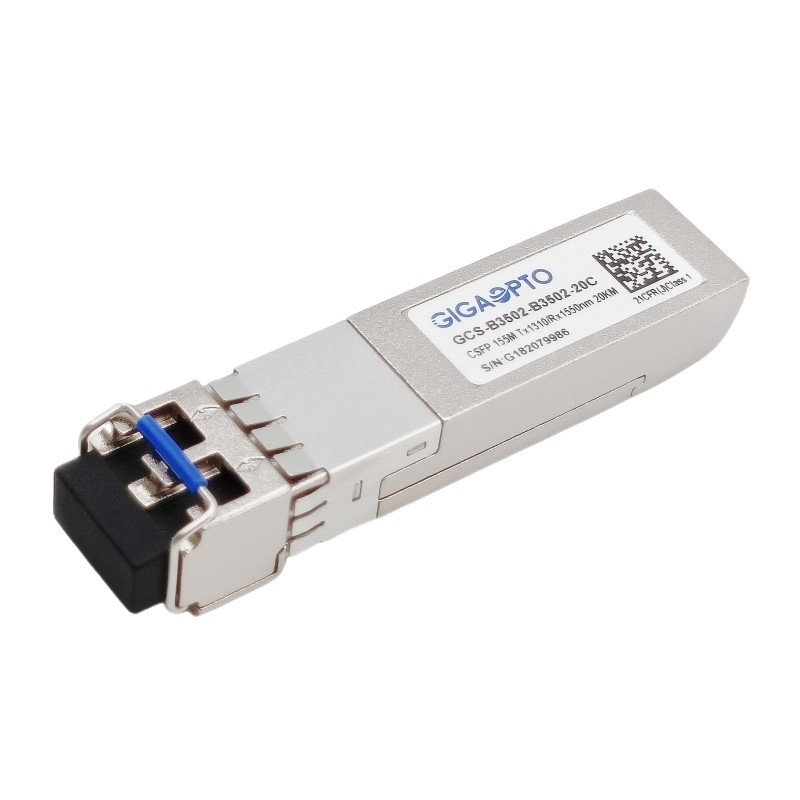

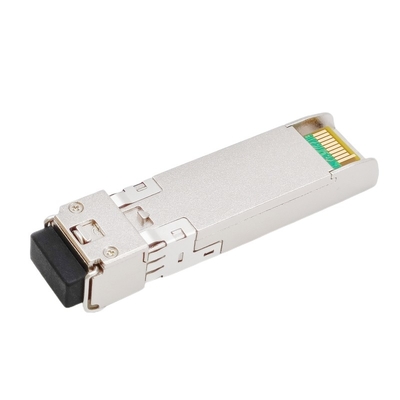

El GCS-B3502-B3502-20C es un módulo del transmisor-receptor del alto rendimiento CSFP para las transmisiones de datos rápidas de Ethernet.
Se diseña específicamente para el alto rendimiento integró dos vínculos bidireccionales en una fibra unimodal a dos caras, cada vínculo apoya la producción 155Mbps y la transmisión de los 20km con el interfaz del LC.
Para cada canal esta unidad del transmisor-receptor de BIDI consiste en un transmisor y un fotodiodo del PIN 1550nm, todo el módulo del laser de 1310nm DFB para satisfacer requisitos de seguridad de laser de la clase 1.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472.
Este transmisor-receptor de CSFP LX es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Características
| Serie de productos | 100Base CSFP LX20 | Número de parte | GCS-B3502-B3502-20C |
| Empaquetado | CSFP | Tipo | 2 BOSA por puerto |
| Tarifa de datos (Ch1/Ch2) | 155Mbps/155Mbps | Cuenta del carril | 2x (Tx/Rx) |
| Distancia del vínculo | los 20km | Conector | Duplex del LC |
| Longitud de onda-Ch1 | TX1310nm/RX1550nm | Longitud de onda-Ch2 | TX1310nm/RX1550nm |
| Voltaje | +3.3V | Disipación de poder | ≤ 1.3W |
| Tipo del laser | Laser de DFB | Tipo del fotodiodo | PIN |
| TX de potencia de salida | -13 ~ -9dBm | Sensibilidad de RX | < -32dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga de RX | > -3dBm |
| Presupuesto de poder (DB) | 19dB | DDM/DOM | Ayuda |
| Temperatura | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Protocolos | Ethernet rápida, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1310 | 1330 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -13 | -9 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | |||
| Sensibilidad del receptor | -32 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -32 | dBm | |||||
| El LOS afirma | LOSA | -45 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
