Datos del producto:
|
| Tipo de producto: | el 100M Compact SFP BIDI LX20 | Tasa de bits: | 100Mbps/100Mbps |
|---|---|---|---|
| Longitud de onda (Ch1): | TX1550nm/RX1310nm | Longitud de onda (Ch2): | TX1550nm/RX1310nm |
| Alcance del vínculo: | los 20km | Interfaz: | LC dual |
| Temperatura: | Anuncio publicitario | Palabras claves: | 100Mbps acuerdo BIDI SFP |
| Resaltar: | 100Mbps acuerdo SFP,los 20km SFP compacto,Transmisor-receptor óptico bidireccional de RX1310nm |
||

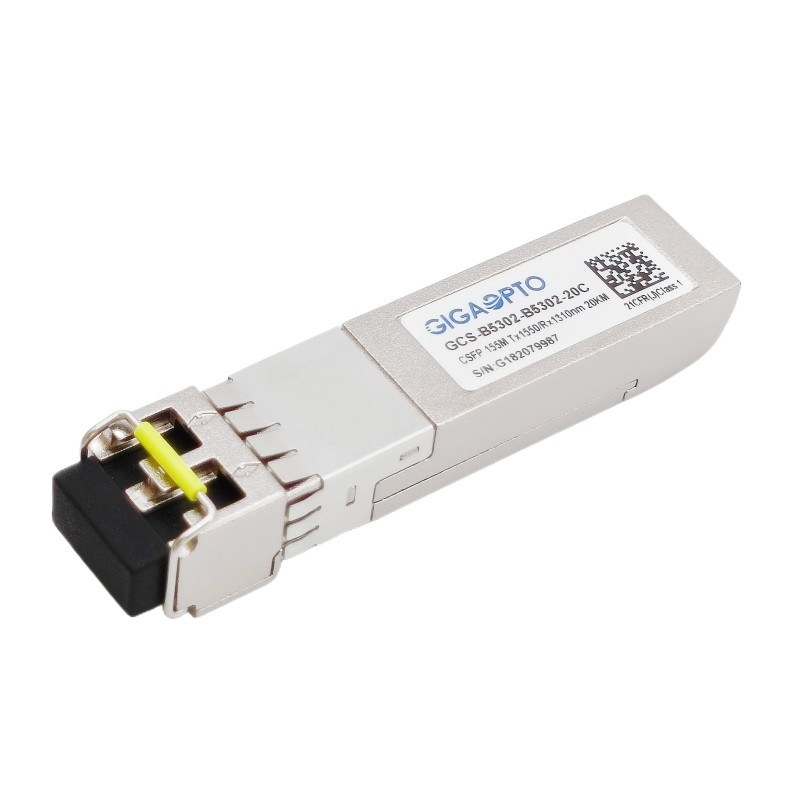

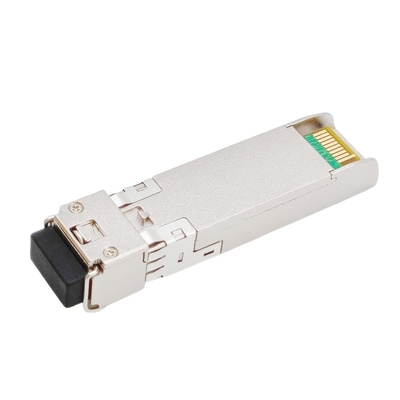

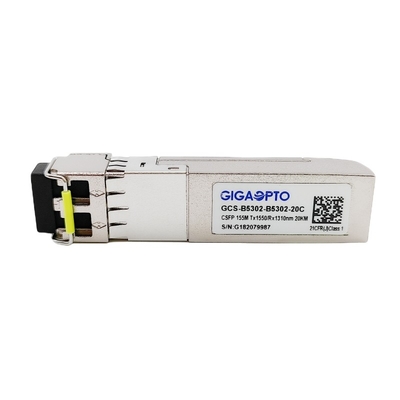

DOM ópticos bidireccionales duales del transmisor-receptor TX1550nmRX1310nm LC los 20km de SFP del acuerdo 100Mbps
Descripción
El GCS-B5302-B5302-20C se diseña específicamente para el alto rendimiento integró dos vínculos bidireccionales en una fibra unimodal a dos caras, cada vínculo apoya la producción 155Mbps y la transmisión de los 20km con el interfaz del LC.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472.
Este transmisor-receptor de CSFP LX es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Características
| Serie de productos | 100Mbps acuerdo SFP BIDI | Número de parte | GCS-B5302-B5302-20C |
| Factor de forma | Acuerdo SFP | Tipo | 2 BOSA por puerto del sfp |
| Tarifa de datos (Ch1/Ch2) | 155Mbps/155Mbps | Cuenta del carril | 2x (Tx/Rx) |
| Longitud de cable | los 20km | Interfaz | LC dual |
| Longitud de onda-Ch1 | TX1550nm/RX1310nm | Longitud de onda-Ch2 | TX1550nm/RX1310nm |
| Voltaje del poder | +3.3V | Disipación de poder | ≤ 1.3W |
| Tipo del laser | Laser de DFB | Tipo del fotodetector | PIN |
| Poder medio de TX | -13 ~ -9dBm | Sensibilidad de RX | < -32dBm=""> |
| Ratio de la extinción | > 9dB | Saturación de RX | > -3dBm |
| Presupuesto óptico (DB) | 19dB | Diagnóstico de Digitaces | Ayuda |
| Temperatura | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Protocolos | Ethernet rápida, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -13 | -9 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1330 | nanómetro | ||||
| Sensibilidad del receptor | -32 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -32 | dBm | |||||
| El LOS afirma | LOSA | -45 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 27-1 @155Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
