Datos del producto:
|
| Tipo de producto: | 155Mbps CSFP EX | Ancho de banda (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Longitud de onda (Ch1/Ch2)): | TX_1490nm/RX_1310nm | Distancia de la fibra: | los 40km |
| Tipo de LD/PD: | DFB+PIN | Temperatura: | estándar 0 a 70°C |
| Conector: | LC | Palabras claves: | Módulo óptico del transmisor-receptor de CSFP BIDI |
| Resaltar: | acuerdo SFP de 2x 155Mbps,Acuerdo SFP del LC,1310nm 1490nm sfp |
||

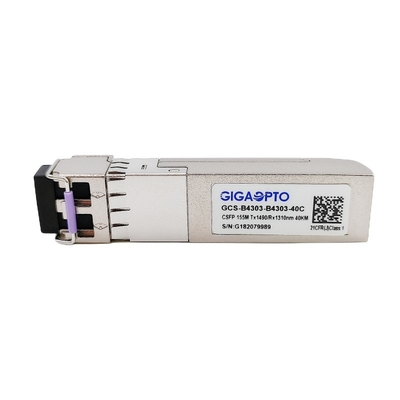

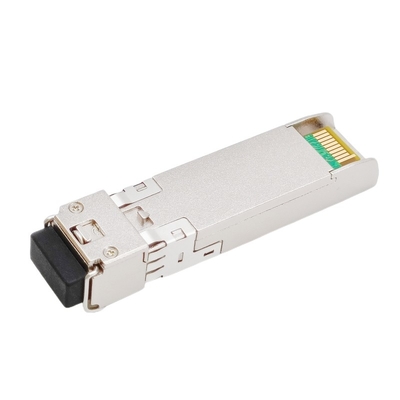

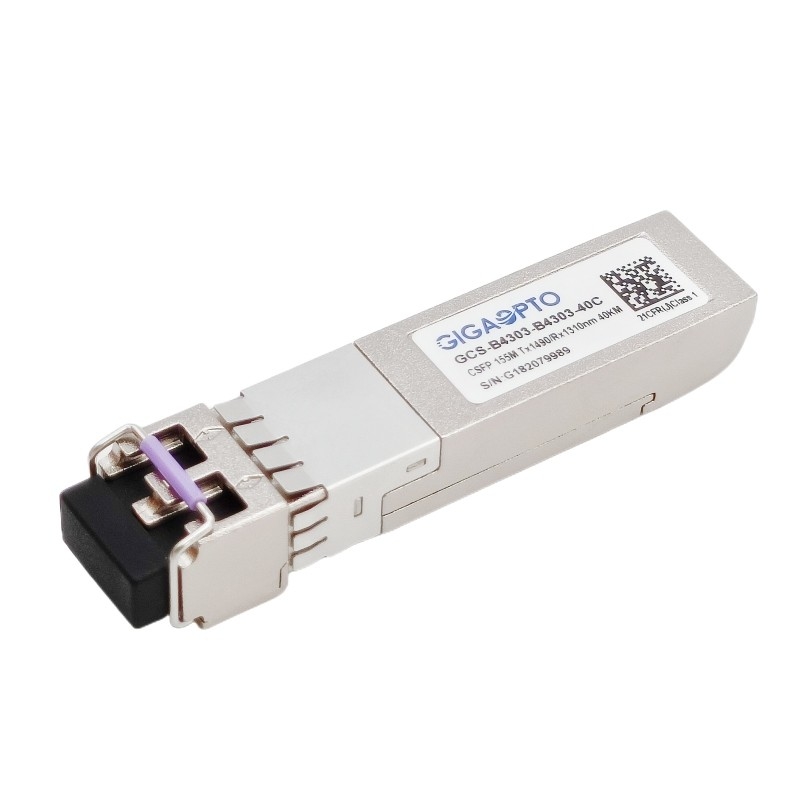

DOM del LC los 40km del transmisor-receptor de 2x 155Mbps TX_1490nm/RX_1310nm CSFP BIDI
Descripción
Factor de forma del acuerdo de GCS-B4303-B4303-40C el pequeño enchufable (CSFP) es una versión de SFP con el mismo factor de forma mecánico permitiendo dos canales bidireccionales independientes por puerto.
Incluye dos BOSA en un puerto de SFP, cada BOSA consiste en un transmisor de alta calidad del laser de 1490nm DFB y un alto fotodiodo del PIN de la sensibilidad 1310nm, proveyendo de la producción 155Mbps la transmisión del vínculo de los 40km.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472, monitores en tiempo real de la temperatura, voltaje de fuente, corriente del prejuicio del laser, media del laser de potencia de salida y la recepción de potencia de salida se proporciona.
Este transmisor-receptor de la dos-fibra CSFP es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Características
| Serie de productos | 2x 155Mbps CSFP BIDI | Número de parte. | GCS-B4303-B4303-40C |
| Paquete | CSFP | Tipo | 2x BIDI por el puerto de SFP |
| Dato-tarifa (Ch1/Ch2) | 155Mbps/155Mbps | Cuenta del carril | 2x (Tx/Rx) |
| Transmisión | los 40km @ G652 SMF | Conector | Duplex del LC |
| Longitud de onda-Ch1 | TX_1490nm/RX_1310nm | Longitud de onda-Ch2 | TX_1490nm/RX_1310nm |
| Voltaje del poder | +3.3V | Disipación de poder | ≤ 1.3W |
| Tipo del transmisor | Laser de DFB | Tipo del receptor | PIN/TIA Photodiode |
| Poder del transmisor | -1 ~ -4dBm | Sensibilidad del receptor | < -39dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga | > -3dBm |
| Presupuesto óptico (DB) | 38dB | Diagnóstico de Digitaces | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Protocolos | Ethernet rápida, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1470 | 1490 | 1510 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -4 | -1 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1330 | nanómetro | ||||
| Sensibilidad del receptor | -35 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -35 | dBm | |||||
| El LOS afirma | LOSA | -45 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @155Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
