DOM del transmisor-receptor TX1310nm RX1490nm LC los 40km de SFP BIDI del acuerdo de los canales duales 155Mbps

transmisor-receptor 1310nm TX1490 nanómetro RX los 40km de SFP de los BI-Di del acuerdo 155Mbps

Descripción

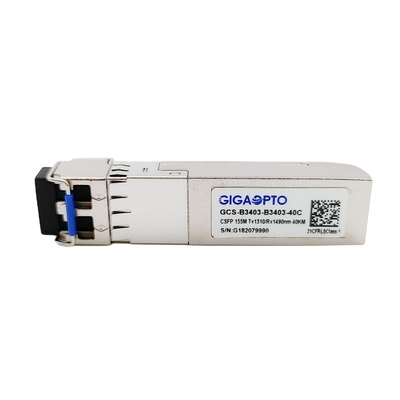

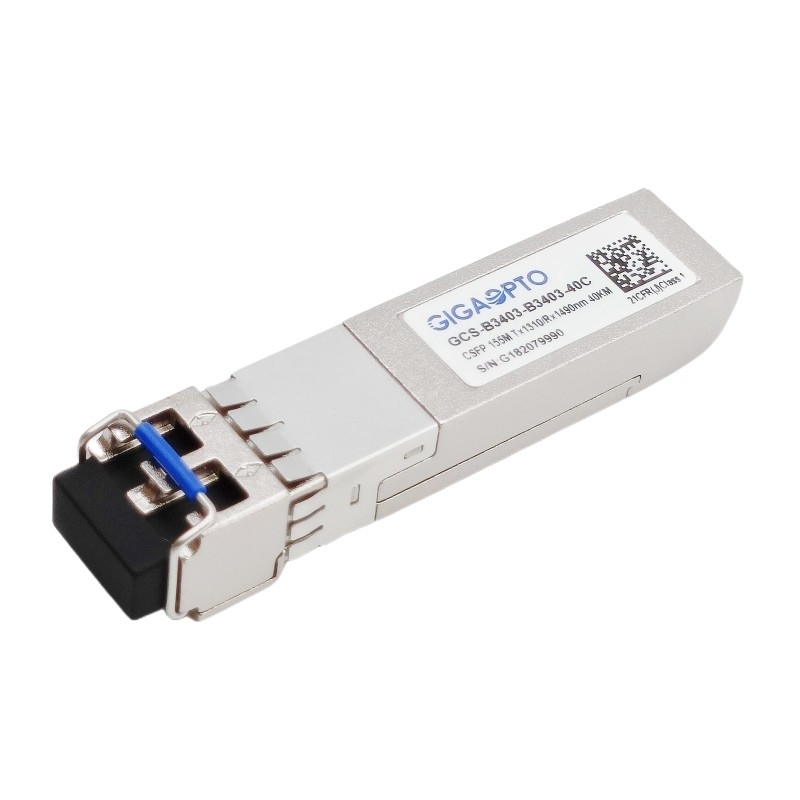

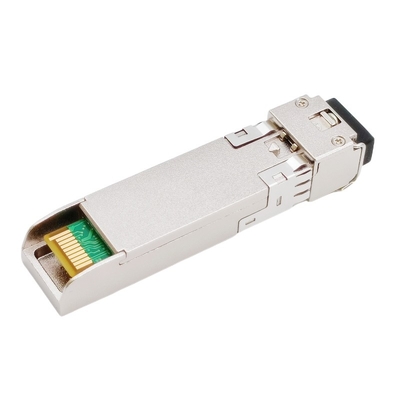

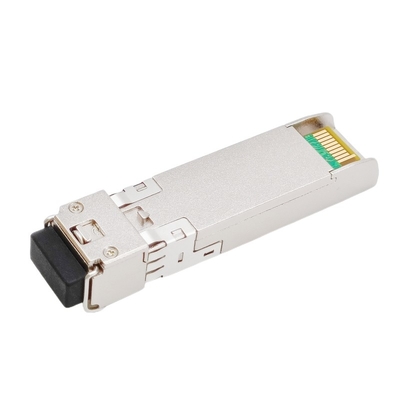

Factor de forma del acuerdo de GCS-B3403-B3403-40C el pequeño enchufable (CSFP) es una versión de SFP con el mismo factor de forma mecánico permitiendo dos canales bidireccionales independientes por puerto.

Incluye dos BOSA en un puerto de SFP, cada BOSA consiste en un transmisor de alta calidad del laser del punto de congelación 1310nm y un alto fotodiodo del PIN de la sensibilidad 1490nm, proveyendo de la producción 155Mbps la transmisión del vínculo de los 40km.

Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472, monitores en tiempo real de la temperatura, voltaje de fuente, corriente del prejuicio del laser, media del laser de potencia de salida y la recepción de potencia de salida se proporciona.

Este transmisor-receptor de SFP del acuerdo 155Mbps es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.

Características

Características

• Dos transmisor-receptor bidireccional dual de la fibra CSFP
• Transmisiones de datos bidireccionales de la ayuda 155Mbps
• del punto de congelación 1310nm fotodiodo del PIN laser y 1490nm
• Una transmisión máxima los 40km en los 9/125µm SMF
• Conector a dos caras del LC
• sola fuente de alimentación de +3.3V
• Obediente con la opción 2 y SFF-8472 de CSFP MSA
• Compatible con el sistema de SONET OC-3
• Temperatura de caso de funcionamiento: 0 a +70°C (anuncio publicitario)/-20 ~ +80°C (ampliado)/-40°C a +85°C (industrial)
• RoHS obediente y sin plomo
• IEC internacional 60825 del estándar de seguridad del laser de la clase 1 obediente

Uso

• Sistema de SONET OC-3
• Ethernet rápida
• Interruptor para cambiar el interfaz
• Uso de punto a punto de FTTH
• Otros sistemas de transmisión ópticos

Características eléctricas y ópticas

Notas:

1. El poder óptico se pone en marcha en SMF.

2. Entrada de PECL, internamente CA-juntada y terminada.

3. Medido con un modelo de prueba de PRBS 223-1 @155Mbps, AZUFAIFAS ≤1×10-12.

4. Internamente CA-juntado.
