Datos del producto:
|
| Tipo de producto: | 2 fibra 100Base CSFP BIDI EX | Tarifa de datos (Ch1/Ch2): | 155Mbps/155Mbps |
|---|---|---|---|
| Longitud de onda (Ch1/Ch2): | TX_1310nm/RX_1550nm | Transmisión: | los 40km |
| Componente: | FP+PIN | Temperatura: | Anuncio publicitario |
| Conector: | LC dual | Palabras claves: | 2 EX transmisor-receptor de la fibra BIDI |
| Resaltar: | RX 1550nm CSFP,TX 1310nm CSFP,100BASE CSFP |
||

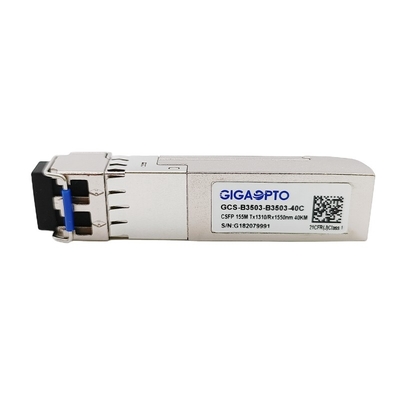

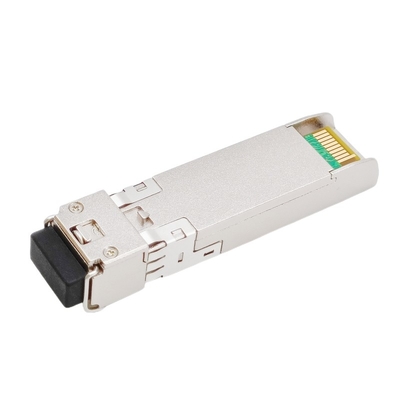

transmisor-receptor 1310nm TX 1550nm RX los 40km de SFP de los BI-Di del acuerdo 155Mbps
Descripción
Este 2 transmisor-receptor de la fibra 100Base CSFP es un poder ultrabajo (consumo de energía < 1="">
El transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Los transmisores-receptores son compatibles con el acuerdo compacto de la Multi-fuente de SFP (MSA) y SFF-8472.
Características
| Serie de productos | 2 fibra 100Base CSFP | Número de parte. | GCS-B3503-B3503-40C |
| Paquete | CSFP | Tipo | 2x BIDI por el puerto de SFP |
| Dato-tarifa (Ch1/Ch2) | 155Mbps/155Mbps | Cuenta del carril | 2x (Tx/Rx) |
| Transmisión | los 40km @ G652 SMF | Conector | Duplex del LC |
| Longitud de onda-Ch1 | TX_1310nm/RX_1550nm | Longitud de onda-Ch2 | TX_1310nm/RX_1550nm |
| Voltaje del poder | +3.3V | Disipación de poder | ≤ 1.3W |
| Tipo del transmisor | Laser del punto de congelación | Tipo del receptor | PIN Photodiode |
| Poder del transmisor | -1 ~ -4dBm | Sensibilidad del receptor | < -39dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga | > -3dBm |
| Presupuesto óptico (DB) | 38dB | Diagnóstico de Digitaces | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Protocolos | Ethernet rápida, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1260 | 1310 | 1360 | nanómetro | |||
| Anchura espectral (RMS) | ∆λ | 4 | nanómetro | |||||
| De potencia de salida medio | Abadejo | -1 | -4 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1570 | nanómetro | ||||
| Sensibilidad del receptor | -35 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -35 | dBm | |||||
| El LOS afirma | LOSA | -45 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @155Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
