Datos del producto:
|
| Tipo: | 2-fiber 100Base CSFP | Dato-tarifa (Gbps): | 155Mbps dual |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1550nm | Longitud de onda de RX: | 2 x 1310nm |
| Componente: | DFB+PIN | Distancia: | los 40km |
| DOM/DDM: | Apoyado | Palabras claves: | transmisor-receptor de 100Base-BX CSFP |
| Resaltar: | 100BASE BX CSFP,CSFP BIDI dual,Transmisor-receptor de los DOM SM |
||
transmisor-receptor 1550nm TX 1310nm RX los 40km de SFP del acuerdo 155Mbps
Descripción

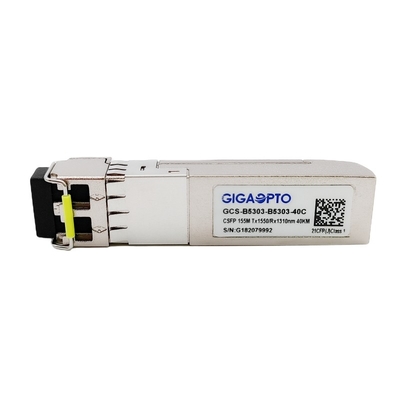

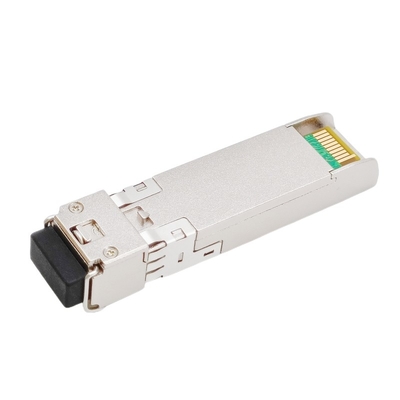

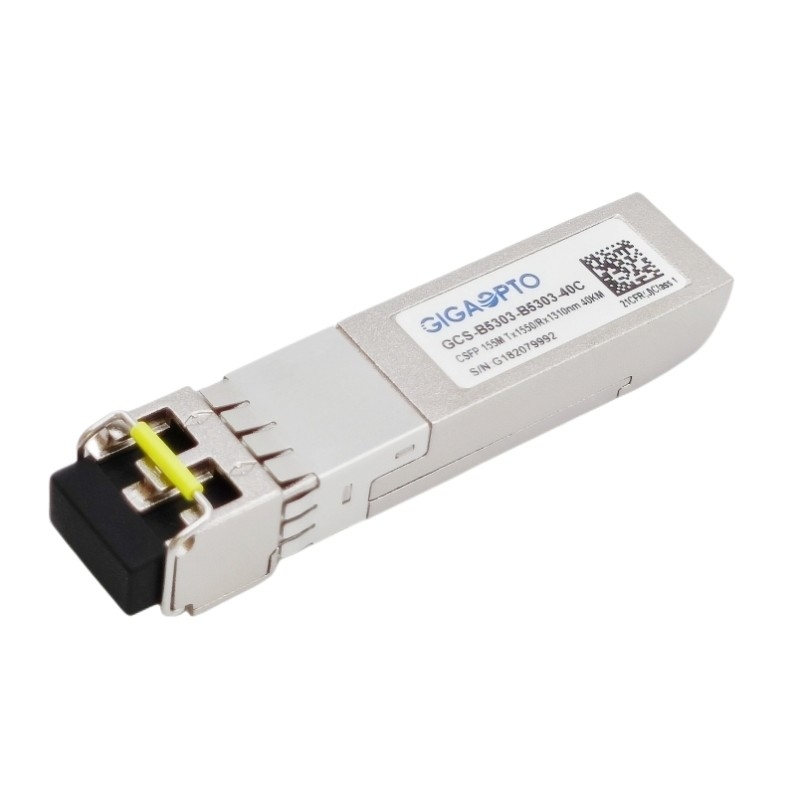

Este transmisor-receptor de GCS-B5303-B5303-40C CSFP es alto rendimiento y el alto producto de la estabilidad que actúa en temperatura estándar, proporciona la producción de 100Base-BX 2-Channel hasta los 40km sobre la fibra unimodal (SMF) usando una longitud de onda nominal de 1550nmTx/1310nmRx vía un conector del LC.
Para cada canal, el transmisor-receptor consiste en tres secciones: un transmisor altamente confiable del laser de 1550nm DFB, un fotodetector de alta calidad del PIN 1310nm integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472.
Este 2 transmisor-receptor de la fibra 100Base es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Características
| Serie de productos | 2 fibra 100Base CSFP | Número de parte. | GCS-B5303-B5303-40C |
| Paquete | CSFP | Tipo | 2x BIDI por el puerto de SFP |
| Dato-tarifa (Ch1/Ch2) | 155Mbps/155Mbps | Cuenta del carril | 2x (Tx/Rx) |
| Transmisión | los 40km @ G652 SMF | Conector | Duplex del LC |
| Longitud de onda-Ch1 | TX_1550nm/RX_1310nm | Longitud de onda-Ch2 | TX_1550nm/RX_1310nm |
| Voltaje del poder | +3.3V | Disipación de poder | ≤ 1.3W |
| Tipo del transmisor | Laser de DFB | Tipo del receptor | PIN |
| Poder del transmisor | -1 ~ -4dBm | Sensibilidad del receptor | < -39dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga | > -3dBm |
| Presupuesto óptico (DB) | 38dB | Diagnóstico de Digitaces | Ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | de tres años |
| Almacenamiento: -40°C a 85°C | Peso de unidad | 25gram | |
| Protocolos | Ethernet rápida, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -4 | -1 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1330 | nanómetro | ||||
| Sensibilidad del receptor | -35 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -35 | dBm | |||||
| El LOS afirma | LOSA | -45 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @155Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
