Datos del producto:
|
| Tipo: | 1000Base-BX dual CSFP Elx | Tasa de bits: | 1.25Gbps dual |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1550nm | Longitud de onda de RX: | 2 x 1310nm |
| LD/PD: | DFB+PIN | Transmisión: | los 20km |
| Medios: | Fibra del solo modo | Punto culminante: | Módulo óptico del transmisor-receptor de CSFP |
| Resaltar: | Transmisor-receptor de CSFP,CSFP los 20km,fibra del módulo del sfp sola |
||

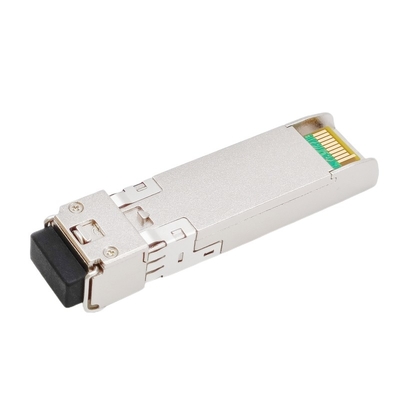

transmisor-receptor de SFP de los BI-Di del acuerdo 1.25Gbps, alcance 1550nm TX 1310 nanómetro RX de los 20km
Descripción

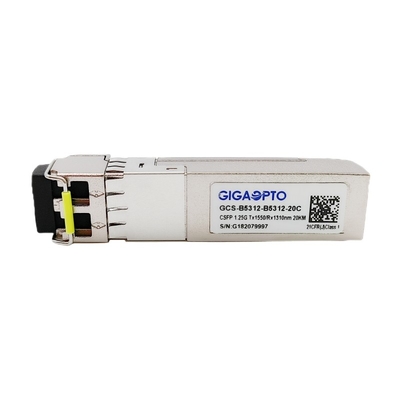

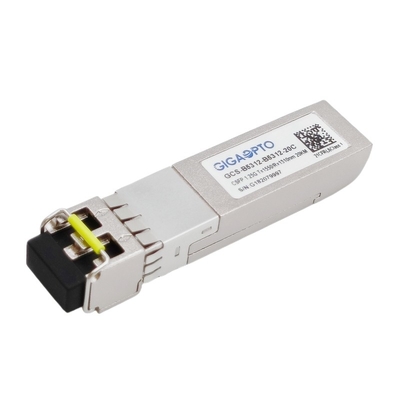

Este transmisor-receptor de GCS-B5312-B5312-20C CSFP es un poder ultrabajo (consumo de energía < 1="">
El transmisor-receptor de CSFP BIDI LX20 está con dos canales de comunicación de datos independientes, para cada canal separado que este transmisor-receptor utiliza un transmisor altamente confiable del laser de 1550nm DFB y un receptor de 1310nm PIN Photodiode, todo el módulo para satisfacer requisitos de seguridad de laser de la clase 1.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C especificado en SFP MSA SFF-8472.
Este transmisor-receptor de CSFP Elx es completamente obediente condensar la opción enchufable 2 de MSA del pequeño factor de forma (CSFP) y CE/RoHS certificó.
Especificaciones
| Serie de productos | 1.25G CSFP | P/N | GCS-B5312-B5312-20C |
| Empaquetado | CSFP | Tipo | BiDi dual Elx |
| Tasa de bits (Gbps) | 2x 1.25G | Cuenta del carril | 2x Tx/2x Rx |
| Alcance del vínculo | los 20km | Interfaz | duplex LC/UPC |
| Longitud de onda de TX (típica) | 2x 1550nm | Longitud de onda de RX (típica) | 2x 1310nm |
| Voltaje de fuente de alimentación | +3.3V (típico) | Disipación de poder | ≤ 1.2W |
| Componente del transmisor | DFB | Componente del receptor | PIN |
| Poder del transmisor | -9 ~ -3dBm | Sensibilidad de RX | < -22dBm=""> |
| Ratio de la extinción | > 9dB | Saturación de RX | > -3dBm |
| Poder-presupuesto (DB) | 13dB | DOM | Ayuda |
| Ambiente | Funcionamiento: estándar 0 a 70°C | Garantía | 3 años |
| Almacenamiento: -40°C a 85°C | Peso | 25gram | |
| Protocolos | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1480 | 1550 | 1580 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -9 | -3 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1330 | nanómetro | ||||
| Sensibilidad del receptor | -23 | dBm | 3 | |||||
| Sobrecarga del receptor | -3 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -23 | dBm | |||||
| El LOS afirma | LOSA | -35 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
Notas:
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 27-1 @1250Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
