Datos del producto:
|
| Tipo: | CSFP dual EX | Tasa de bits: | 1.244Gbps dual |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1310nm | Longitud de onda de RX: | 2 x 1490nm |
| Laser: | DFB | Transmisión: | los 40km |
| Temperatura: | estándar 0 a 70°C | Palabras claves: | transmisor-receptor de 1.244G CSFP BIDI |
| Resaltar: | CSFP en doble canal,1.244G CSFP,módulo del transmisor-receptor de los 40km BIDI |
||

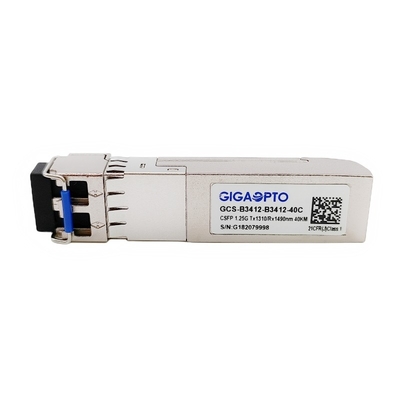

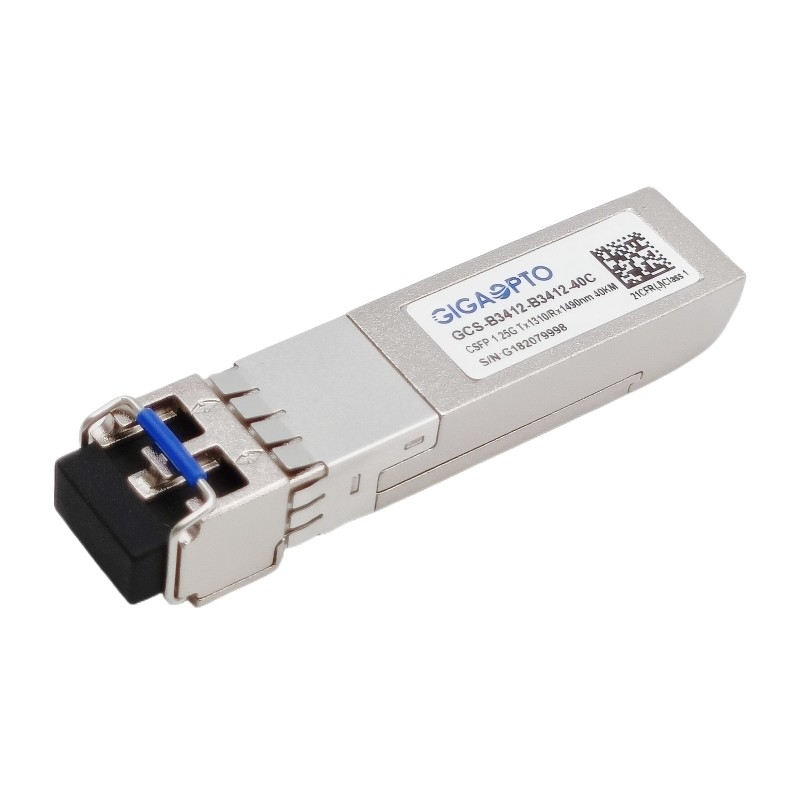

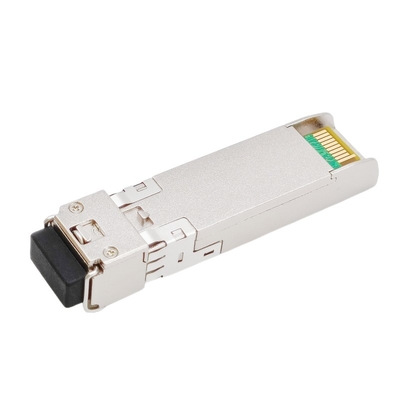

módulo en doble canal TX1310nm RX1490nm SMF los 40km del transmisor-receptor de 1.244G BIDI CSFP
Descripción
Este GCS-B3412-B3412-40C es un transmisor-receptor de CSFP (SFP compacto) donde están bidireccionales ambos puertos, es decir proporcionando
capacidad doble con respecto a los transmisores-receptores normales de BiDi donde un puerto no se utiliza. Esto requiere que los transmisores-receptores de la ayuda de equipo de anfitrión CSFP.
Apoya la producción 1244Mbps y la distancia de transmisión de los 40km con SMF. Para cada puerto, la unidad del transmisor-receptor consiste en tres secciones: un transmisor del laser de DFB, un fotodiodo del PIN integrados con una unidad del preamplificador de la transporte-impedancia (TIA) y de control de MCU. Todos los módulos satisfacen requisitos de seguridad de laser de la clase I.
Especificaciones
| Serie de productos | transmisor-receptor de 1G CSFP | P/N | GCS-B3412-B3412-40C |
| Empaquetado | CSFP | Tipo | BiDi dual EX |
| Tasa de bits (Gbps) | 2x 1.244G | Cuenta del carril | 2x (Tx/Rx) |
| Longitud de cable | los 40km | Conector | Duplex de LC/UPC |
| Longitud de onda de TX | 2x 1310nm | Longitud de onda de RX | 2x 1490nm |
| Voltaje del poder | +3.3V (típico) | Consumo de energía | ≤ 1.3W |
| Pieza del transmisor | DFB | Pieza del receptor | PIN |
| Poder del transmisor | -5 ~ 0dBm | Sensibilidad de RX | < -25dBm=""> |
| Ratio de la extinción | > 9dB | Sobrecarga | > 0dBm |
| Óptico-presupuesto (DB) | 20dB | DOM/DDM | Ayuda |
| Temperatura | Funcionamiento: Anuncio publicitario 0 a 70°C | Garantía | 36-month |
| Almacenamiento: -40°C a 85°C | Peso | 25gram | |
| Conformidad | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características ópticas y eléctricas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1310 | 1330 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -5 | 0 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,26 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1470 | 1490 | 1510 | nanómetro | |||
| Sensibilidad del receptor | -25 | dBm | 3 | |||||
| Sobrecarga del receptor | 0 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -27 | dBm | |||||
| El LOS afirma | LOSA | -40 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @1244Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
Esquema del paquete
Las dimensiones están en milímetros. Todas las dimensiones son ±0.1mm salvo especificación de lo contrario. (Unidad: milímetro)
