Datos del producto:
|
| Tipo: | transmisor-receptor dual de 2.5Gbps CSFP BIDI | Tarifa de datos (Gbps): | 2.488Gbps/2.488Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1310nm | Longitud de onda de RX: | 2 x 1490nm |
| Componente de LD/PD: | DFB+PIN | Transmisión: | los 20km |
| Temperatura: | Anuncio publicitario | Palabras claves: | transmisor-receptor los 20km de 2.5G CSFP BIDI |
| Resaltar: | 2.5Gbps CSFP,CSFP BIDI dual,Transmisor-receptor RX1490 |
||

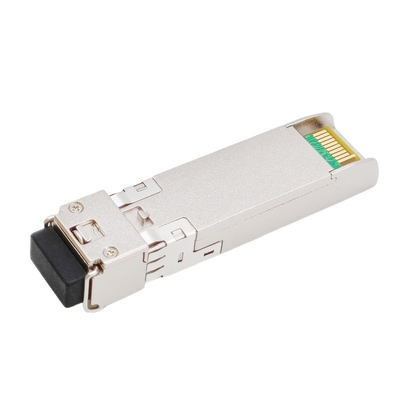

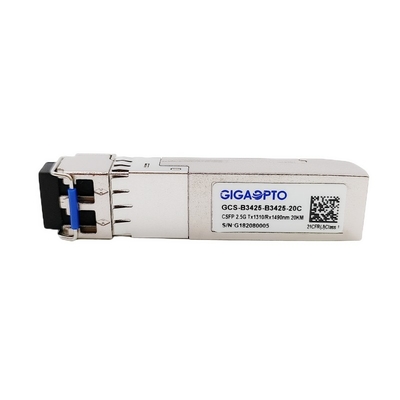

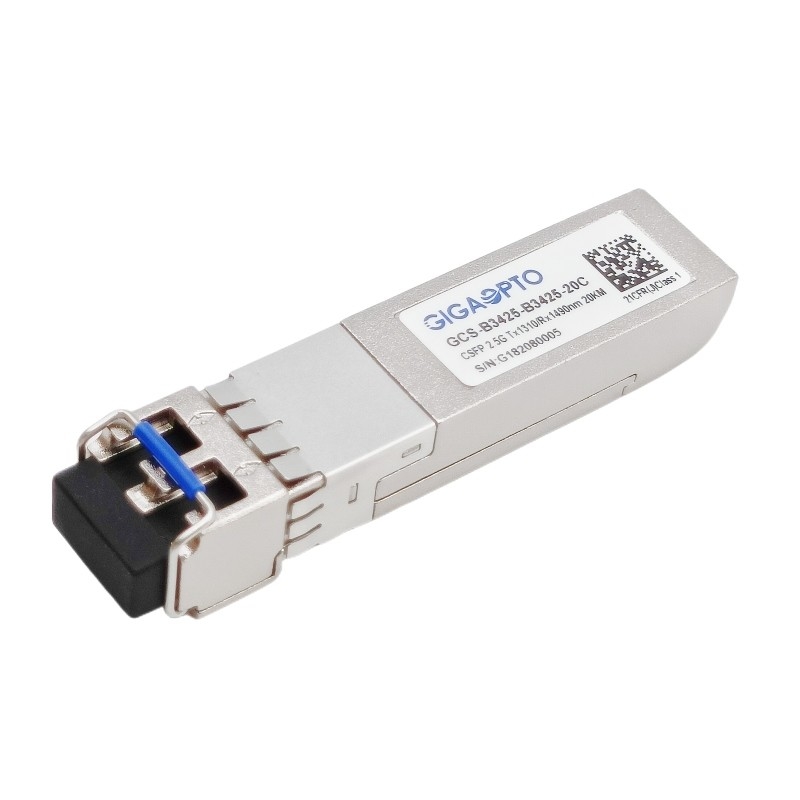

2.5Gbps CSFP se doblan los DOM del LC del transmisor-receptor de BIDI los 20km TX1310 RX1490
Descripción
El GCS-B3425-B3425-20C es compatible con la opción enchufable 2 del acuerdo de la Multi-fuente del pequeño factor de forma compacto (CSFP) (MSA), proporciona 2.488Gbps y la transmisión de los 20km sobre la fibra unimodal (SMF) usando una longitud de onda de 1310nmTx/1490nmRx vía un conector del LC. Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C como se especifica en MSA SFF-8472.
El transmisor-receptor consiste en la unidad óptica bidireccional del transmisor-receptor de 2 canales con cinco secciones: el conductor del LD, el amplificador limitador, el monitor de diagnóstico digital, tipo del laser (el laser de DFB) y el fotodetector del PIN.
La salida óptica puede ser discapacitada por una entrada de alto nivel de la lógica de TTL de la neutralización de Tx, y el sistema también puede inhabilitar el módulo vía I2C. La falta de Tx se proporciona para indicar esa degradación del laser. La pérdida de salida de la señal (LOS) se proporciona para indicar la pérdida de una señal óptica de la entrada del receptor o la situación del vínculo con el socio. El sistema puede también conseguir la información del LOS (o vínculo) /Disable/Fault vía el acceso del registro de I2C. SFP convencional funcionará cuando está tapado en A.C. - zócalo de SFP, al mismo tiempo ningún daño a C-SFP y al tablero del anfitrión si el módulo de C-SFP se tapa en un zócalo convencional de SFP
Especificaciones
| Categoría de producto | transmisor-receptor de 2.5G CSFP | P/N | GCS-B3425-B3425-20C |
| Tipo del paquete | CSFP | Tipo | Fibra dual BIDI |
| De velocidad de transmición de bites (Gbps) | 2.488G/2.488G | Cuenta del carril | 2x (Tx/Rx) |
| Max Cable Length | los 20km | Conector | LC dual |
| Longitud de onda de TX | 2x 1310nm | Longitud de onda de RX | 2x 1490nm |
| Voltaje de fuente de alimentación | +3.3V (típico) | Disipación de poder | ≤ 1.8W |
| Tipo de TX | DFB | Tipo de RX | PIN |
| TX de potencia de salida | -5 ~ 0dBm | Sensibilidad de RX | < -19dBm=""> |
| Ratio de la extinción | > 9dB | Saturación | > 0dBm |
| Óptico-presupuesto (DB) | 14dB | Diagnóstico de Digitaces | Accesorio |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | 36-month |
| Almacenamiento: -40°C a 85°C | MTBF | 1,000,000Hours | |
| Conformidad | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1260 | 1310 | 1360 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -5 | 0 | dBm | 1 | |||
| Ratio de la extinción | ER | 9 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,16 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1470 | 1510 | nanómetro | ||||
| Sensibilidad del receptor | -19 | dBm | 3 | |||||
| Sobrecarga del receptor | 0 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -19 | dBm | |||||
| El LOS afirma | LOSA | -30 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @2488Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
