Datos del producto:
|
| Tipo: | transmisor-receptor de SFP del acuerdo 2.5Gbps | Tasa de bits (Gbps): | 2.5Gbps/2.5Gbps |
|---|---|---|---|
| Longitud de onda de TX: | 2 x 1550nm | Longitud de onda de RX: | 2 x 1310nm |
| Laser/fotodiodo: | DFB+PIN | Distancia: | los 20km |
| DOM: | Apoyado | Palabras claves: | 2.5G condensan SFP los 20km |
| Resaltar: | 2.5Gbps acuerdo SFP,Acuerdo dual SFP de BIDI,rx 1550nm del tx 1310nm |
||

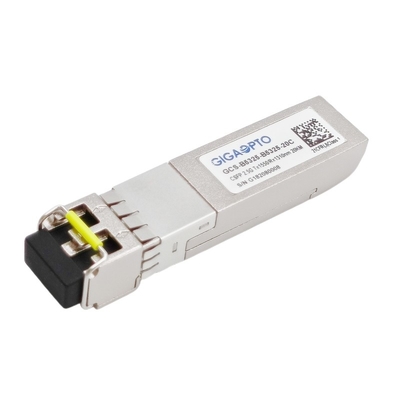

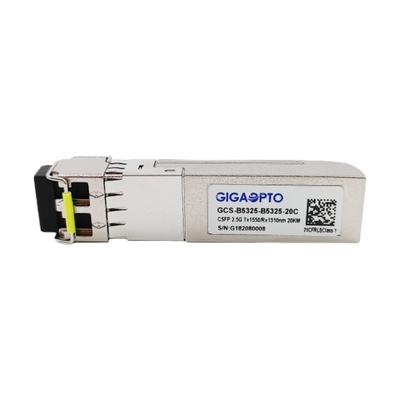

DOM duales del transmisor-receptor TX1550nm RX1310nm LC los 20km de 2.5Gbps CSFP BIDI
Descripción
El GCS-B5325-B5325-20C es pequeño factor de forma compacto que el transmisor-receptor enchufable de CSFP se diseña específicamente para el alto rendimiento integró dos vínculos bidireccionales en una fibra unimodal a dos caras.
Está con dos 1.25Gbps BOSA en un paquete de SFP, para cada carril, él ofrece con un transmisor de calidad superior del laser de 1550nm DFB y un fotodiodo altamente sensible del PIN 1310nm, una transmisión máxima puede alcanzar los hasta 20km sobre fibra del solo modo.
Está con el conector pin de SFP 20 para permitir capacidad caliente del enchufe. Las funciones de diagnóstico de Digitaces están disponibles vía un interfaz de I2C como se especifica en MSA SFF-8472.
El transmisor-receptor es totalmente compatible con el acuerdo compacto de la Multi-fuente de SFP (MSA) y CE/RoHS certificó.
Especificaciones
| Categoría de producto | 2.5G acuerdo SFP | P/N | GCS-B5325-B5325-20C |
| Empaquetado | CSFP | Tipo | 2 BOSA en un puerto de SFP |
| Dato-velocidad (CH1/CH2)) | 2.488G/2.488G | Cuenta del carril | 2x (Tx/Rx) |
| Longitud de vínculo | los 20km | Interfaz | LC dual |
| Longitud de onda del centro de TX | 2x 1310nm | Longitud de onda del centro de RX | 2x 1550nm |
| Voltaje de fuente de alimentación | +3.3V (típico) | Consumo de energía | ≤ 1.8W |
| Tipo del LD | Laser de DFB | Tipo del paladio | PIN Photodiode |
| Poder del transmisor | -5 ~ 0dBm | Sensibilidad del receptor | < -19dBm=""> |
| Ratio de la extinción | > 8.2dB | Sobrecarga | > 0dBm |
| Presupuesto de poder (DB) | 14dB | DOM/DDM | ayuda |
| Ambiente | Funcionamiento: 0 a 70°C | Garantía | 36-month |
| Almacenamiento: -40°C a 85°C | Peso | 30gram | |
| Conformidad | Gigabit Ethernet, MSA obediente | ||
Características
Uso
Características eléctricas y ópticas
| Parámetro | Símbolo | Minuto | Típico | Máximo | Unidad | Notas | ||
| Transmisor | ||||||||
| Longitud de onda del centro | λc | 1530 | 1550 | 1570 | nanómetro | |||
| Anchura espectral (- 20dB) | σ | 1 | nanómetro | |||||
| Ratio lateral de la supresión del modo | SMSR | 30 | DB | |||||
| De potencia de salida medio | Abadejo | -5 | 0 | dBm | 1 | |||
| Ratio de la extinción | ER | 8,2 | DB | |||||
| Tiempo óptico de la subida/caída (los 20%~80%) | tr/tf | 0,16 | ns | |||||
| Diferencial entrado datos del oscilación | VIN | 400 | 1800 | milivoltio | 2 | |||
| Impedancia diferenciada entrada | ZIN | 90 | 100 | 110 | Ω | |||
|
Neutralización de TX |
Neutralización | 2,0 | Vcc | V | ||||
| Permita | 0 | 0,8 | V | |||||
|
Falta de TX |
Falta | 2,0 | Vcc | V | ||||
| Normal | 0 | 0,8 | V | |||||
| Receptor | ||||||||
| Longitud de onda del centro | λc | 1290 | 1330 | nanómetro | ||||
| Sensibilidad del receptor | -19 | dBm | 3 | |||||
| Sobrecarga del receptor | 0 | dBm | 3 | |||||
| El LOS De-afirma | LOSD | -19 | dBm | |||||
| El LOS afirma | LOSA | -30 | dBm | |||||
| Histéresis del LOS | 1 | 4 | DB | |||||
| Diferencial del oscilación de la salida de datos | Vout | 400 | 1800 | milivoltio | 4 | |||
|
LOS |
Alto | 2,0 | Vcc | V | ||||
| Punto bajo | 0,8 | V | ||||||
1. El poder óptico se pone en marcha en SMF.
2. Entrada de PECL, internamente CA-juntada y terminada.
3. Medido con un modelo de prueba de PRBS 223-1 @2488Mbps, AZUFAIFAS ≤1×10-12.
4. Internamente CA-juntado.
Mapa de memoria de diagnóstico de Digitaces
Los transmisores-receptores proporcionan contenido serial de la memoria de la identificación y la información de diagnóstico sobre las actuales condiciones de funcionamiento por la interfaz en serie de dos hilos (LCC, SDA).
La información de diagnóstico con la calibración interna o la calibración externa se ejecuta todo, incluyendo la supervisión recibida del poder, la supervisión transmitida del poder, la supervisión actual del prejuicio, monitor de voltaje de fuente y el control de la temperatura.
El campo de datos específico de diagnóstico digital del mapa de memoria define como. A0h/A2h de siguiente para Channel1 B0h/B2h para Channel2
